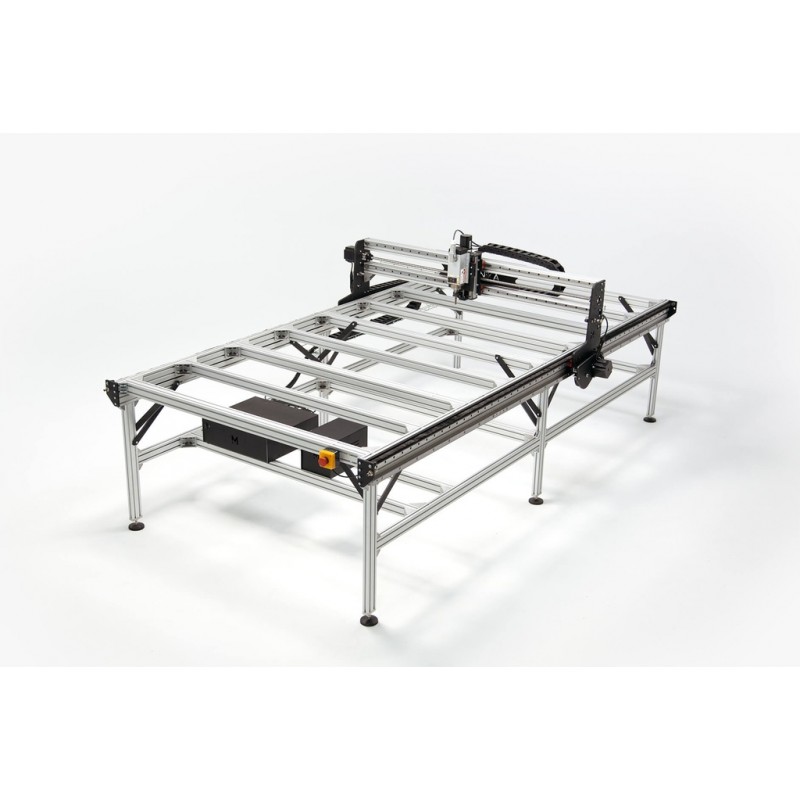

Routeur CNC Mekanika - FAB - 1 330 x 2 700 x 90 mm

Présentation :

Le routeur FAB est le routeur idéal pour vos grands projets d'usinage CNC. Simple d'utilisation et intuitif, c'est le dernier routeur de la marque Mekanika. Il possède une mécanique plus robuste, des moteurs plus puissants permettant ainsi de produire des petites, moyennes et grandes pièces dans diverses matériaux.

Le routeur FAB permet de travailler le bois, les plastiques, les mousses, les métaux non ferreux comme l'aluminium, le cuivre mais aussi l'acier, le verre, la pierre avec une plus grande précision (inférieure à 0.1 mm) et une plus grande qualité d'usinage.

Ici, nous vous proposons le FAB, qui vous permets de réaliser votre routeur CNC en quelques heures. Le routeur FAB dispose d'une large surface de travail de 1300 x 2700 x 90 mm pour de grande applications comme des panneaux!

Le routeur est fourni sans broche. La seul broche compatible avec le routeur FAB est la 2200 W avec une commande directe par le contrôleur.

La garantie constructeur est de 5 ANS !

Points forts :

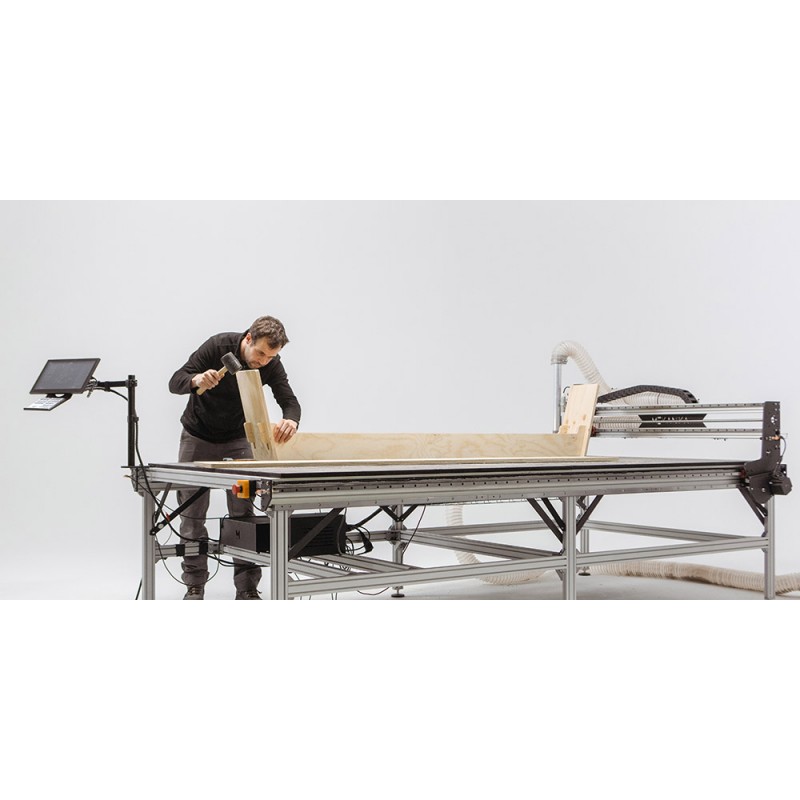

• Large surface de travail : FAB est une machine à la surface de travail large, ce qui permet de fraiser des panneaux entiers (bois, aluminium, plastique, panneaux de fibres, etc.)
• Commande simple et intuitive : le boitier de contrôle / commande intègre un écran tactile associé à un clavier dédié. Le pilotage de cette machine est très simple et intuitif.
• Evolutive / Maintenance : Cette machine est complétement évolutive, elle peut être réparé et modifié de façon autonome.
• Tutoriels et Ressources technologies : De nombreux tutoriels vidéos sont disponibles ainsi que de nombreux articles techniques et de bricolage pour acquérir ou consolider des compétences techniques avancées sur le fraisage.

Spécificités techniques :

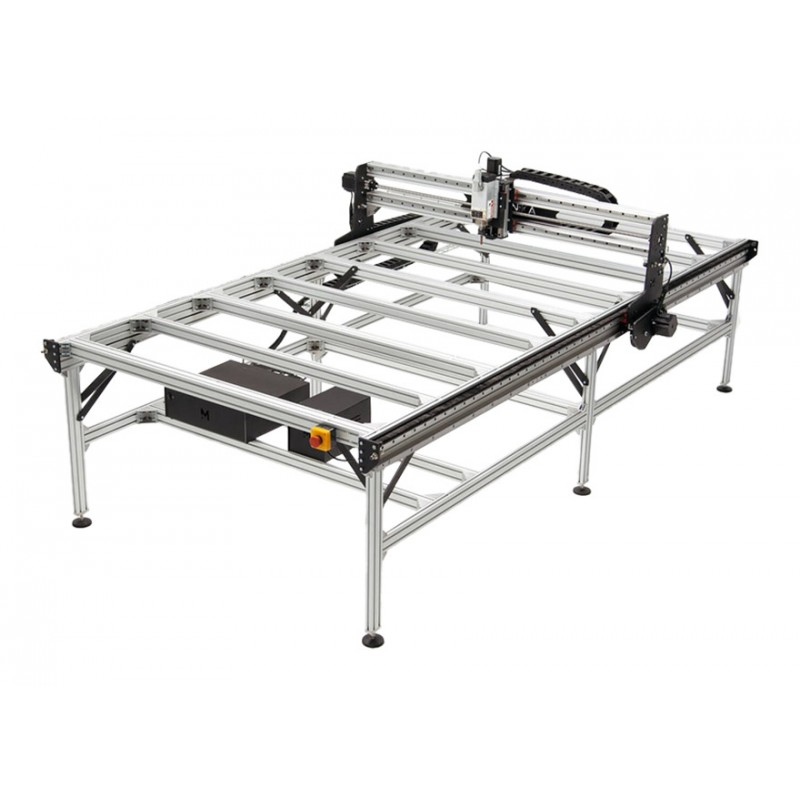

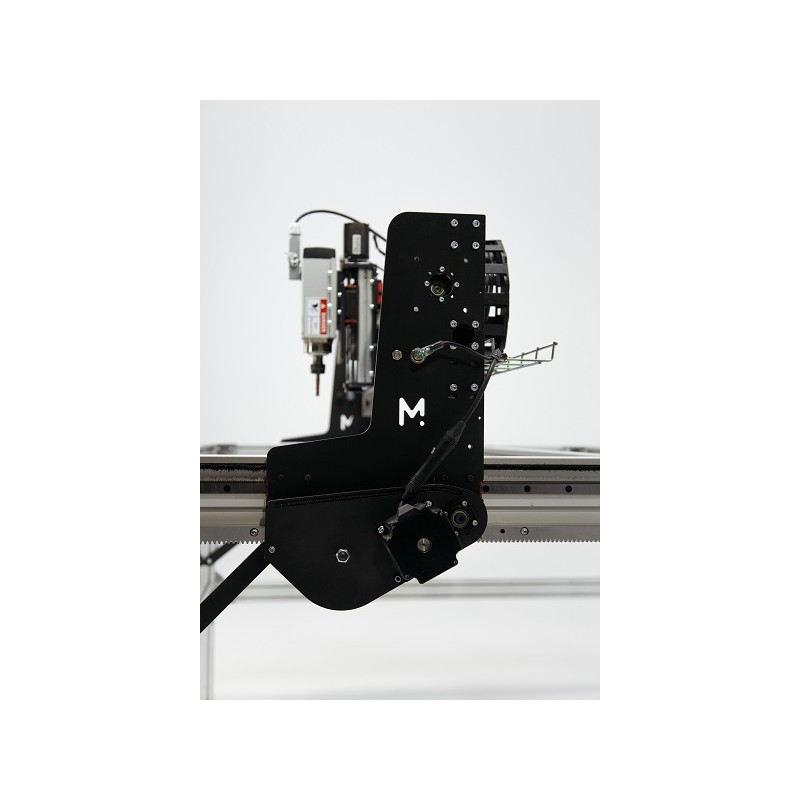

• Structure : Structure dite en portique et réalisée en profilé aluminium (30 x 60 mm et 60 x 60 mm) avec des pièces en acier de 8 à 10 mm.
• Course X / Y :
  • Course X : 1 330 mm
  • Course Y : 2 700 mm
• Course Z :
  • Course découpe de matière : 65 mm
  • Distance entre le plateau et le chariot de l'axe Z : 92 mm
  • Distance entre le plateau et la broche : 133 mm
• Précision : 0.1 mm
• Précision de positionnement :
  • Axe X : ± 50µm / 300 mm
  • Axe Y : ± 26µm / 1000 mm
  • Axe Z : ± 50µm / 300 mm
• Vitesse de déplacement :
  • Axe Y (axial) : 25 000 mm/min
  • Axe X (traverse) : 30 000 mm/min
• Axe X et Z : Entraînement par vis à billes de diamètre 16 mm ± 50µm / 300 mm (C7) avec guidage par rails prismatiques
• Axe Y : Entraînement par pignon crémaillère Mod 2 ± 26µm / 1 000 (DIN5, Q5) avec guidage par rails prismatiques

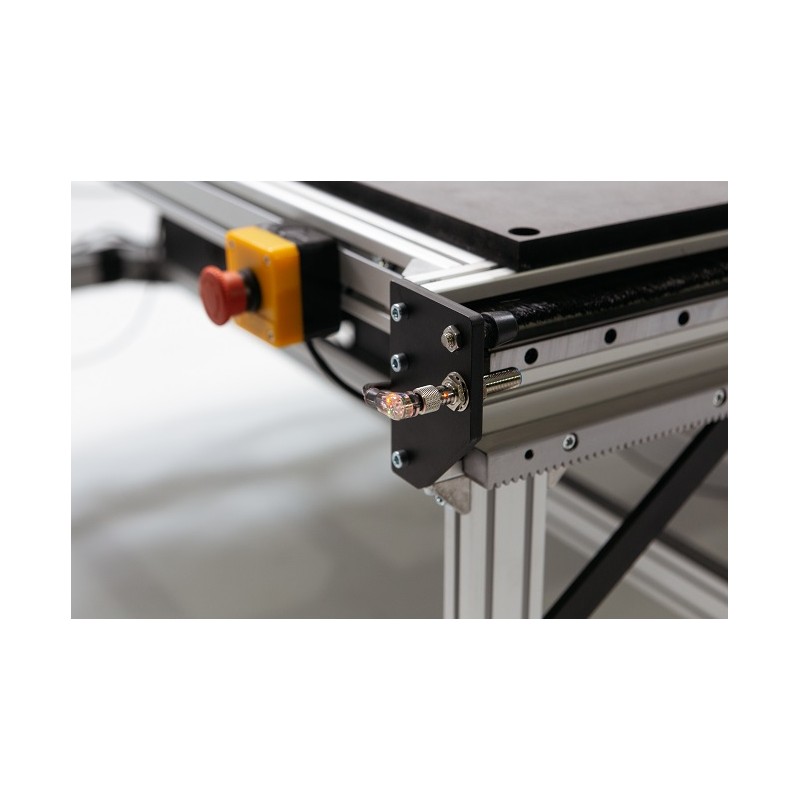

• Fins de course X, Y  et Z : Capteurs inductifs
• Moteurs axe X et Y : Moteurs Pas à Pas NEMA34 (6A 4.5 nm)
• Moteur axe Z : Moteur Pas à Pas NEMA23 (5A 2.2 nm)
• Contrôleurs moteurs : contrôleurs numériques 32 Bits DSP, 72 Vdc, 8,4 A - Micro Pas 1/32 - Contrôle du courant à l'arrêt et coefficient de lissage pour les accélérations et les décélérations
• Interface Homme / Machine : Interface avec écran tactile et clavier numérique protégés dans un coffret en acier
• Contrôle / Commande : Logiciel PlanetCNC Mk3/4 installée et pré-configuré sur carte Raspberry PI 4 - 2 Go RAM (Ordinateur PC extérieur non nécessaire)
• Ports :
  • 3x USB
  • 1x Ethernet
  • 1x HDMI
• Connectivité :
  • Ethernet (Gigabit)
  • Wi-Fi (2.4 GHz et 5 GHz IEEE 802.11ac)
  • Bluetooth (5.0)
• Logiciel de contrôle / commande Planet CNC :
  • Editeur / Générateur de Gcode embarqué
  • Visualisation du chemin d'outil
  • Importation de parcours d'outils à partir de fichier 2D (dxf, png,...)
  • Interpolation avancée des mouvements
  • Mode simulation
  • Mode d'entrée manuelle des données (MDI)
  • Déplacement automatique et portique d'équerre
  • Mesure automatique de la longueur d'outil et palpage
  • Priorité à l'avance et la vitesse
  • Environnement personnalisable
  • Compatible avec tous les logiciels de FAO (CAM) - Fusion 360 conseillé

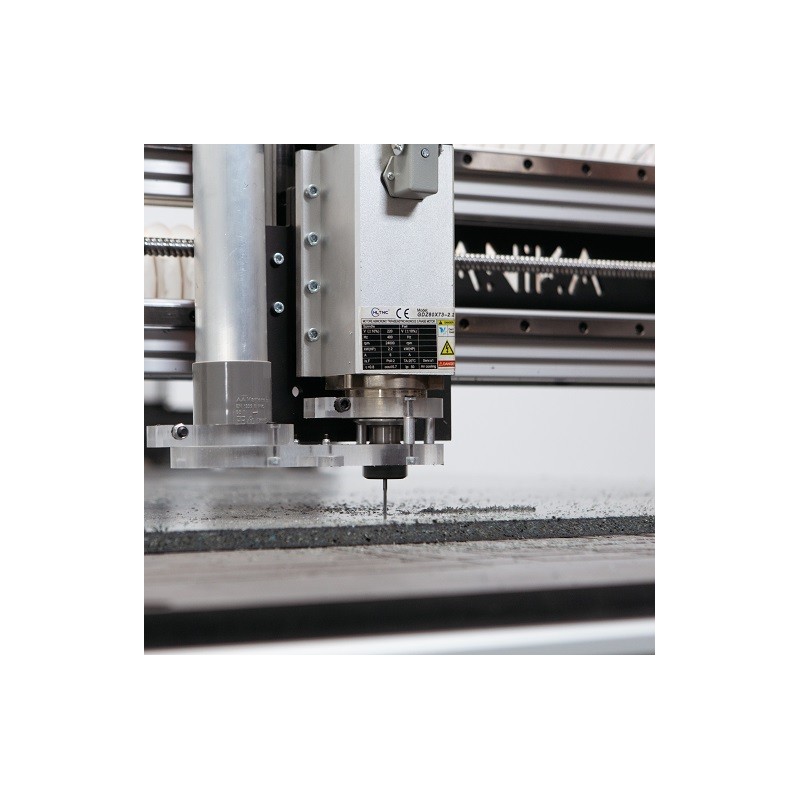

• Broche VDF 200 préconisée :
  • Puissance 2200 W
  • Vitesse : de 5 000 à 24 000 tr/min
  • Refroidissement par air
  • Commande directe avec contrôle automatique (DI)
  • Intègre 13 pinces de serrage (ER20)
• Capteur de longueur d'outil : T-Plaque tactile avec pince crocodile
• Paramètres typiques de coupe (bois tendre avec fraise carbure 3 dents 6 mm) :
  • Vitesse avance  : 7 000 mm/min
  • Profondeur de passe : 5 mm
  • Vitesse de rotation de la broche : 20 000 tr/min
• Encombrement : 1 750 x 3 150 x 1 250 mm
• Alimentation électrique : 230 V (2P+T)
• Consommation électrique : 3,5 kW avec la broche

Contenu de l'ensemble :

• 1x Routeur CNC / Machine FAB en kit
• Fourni sans la broche et à ajouter à votre commande.

Compléments possibles :

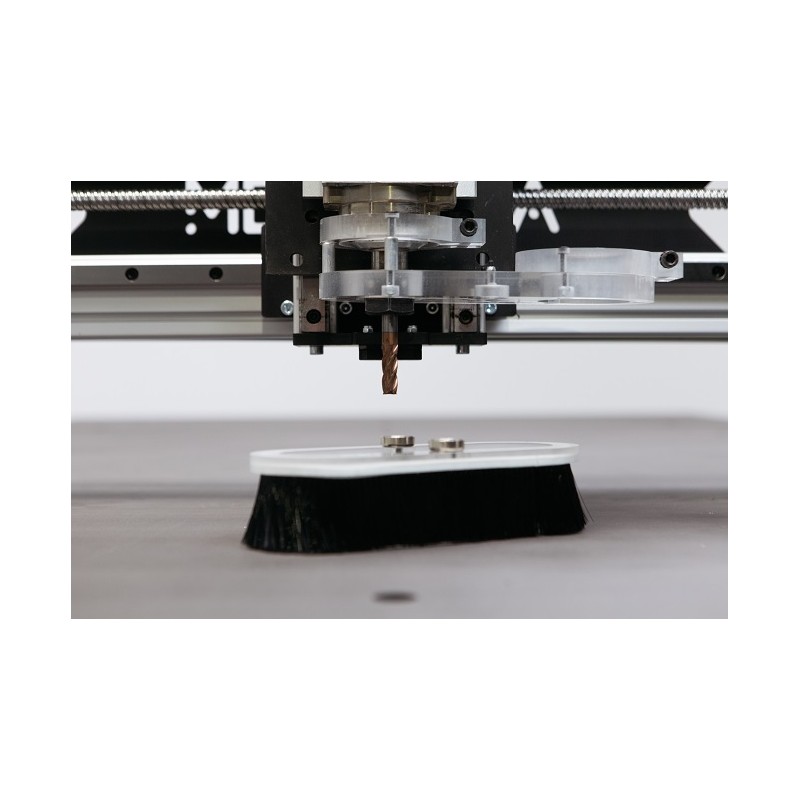

• Kit d'aspiration
• Axe Z augmentée
• Plateau martyr
• Lot de fraises

Liens utiles :

Site internet du constructeur partenaire de My eTechno

Fiche technique

Guide de démarrage

Ressources techniques sur le fraisage
