Routeur CNC - Pro Mk2 M

Routeur CNC Mekanika - PRO M - 1030 x 630 x 125 mm

Présentation :

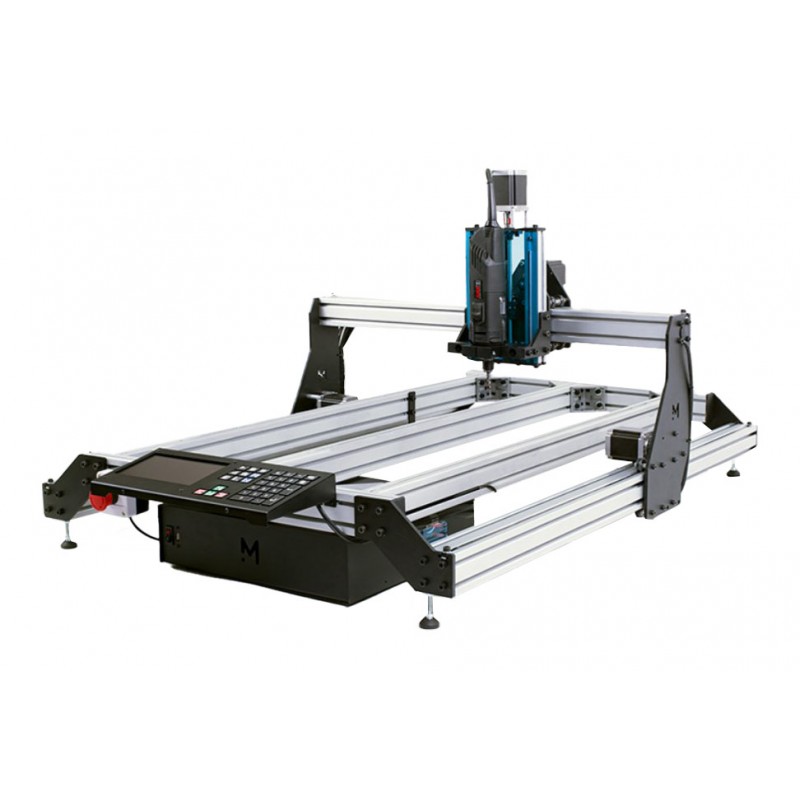

Le routeur CNC Mekanika PRO Mk2 M est un routeur CNC Open Source.

Le Pro Mk2, c'est une évolution de la version Evo avec une mécanique plus robuste, des moteurs plus puissants permettant ainsi de produire des petites et moyennes séries (une centaines voir deux cents pièces par semaine).

Le routeur Pro Mk2 permet de travailler le bois, les plastiques, les mousses, les métaux non ferreux comme l'aluminium, le cuivre mais aussi l'acier, le verre, la pierre avec une plus grande précision (inférieure à 0.1 mm) et une plus grande qualité d'usinage.

Ici, nous vous proposons le Kit Pro Mk2 M, qui vous permets de réaliser votre routeur CNC en quelques heures. Le Pro Mk2 M, c'est un volume de travail de 1030 x 630 x 125 mm !

Le routeur est fourni sans broche vous permettant de choisir la broche adaptée à vos besoins ! 1400 W ou 2200 W avec une commande directe par le contrôleur.

La garantie constructeur est de 5 ANS !

Les plus de la version Pro vs Evo :

• Hauteur de passage sous Z de 125 mm
• Précision inférieure à 0.1 mm (précision mécanique 0.01 mm)
• Structure avec plaques en acier de 8 mm
• Transmission par vis à billes de 16 mm
• Guidage avec rails prismatiques de 15 mm
• Ensemble Moteur Drivers des axes plus puissants
• 6 capteurs fin de course inductifs (2 par axes)

Points forts :

• Très compacte : PRO S est la machine la plus compacte de sa catégorie. Soucieux des espaces disponibles, le routeur ne nécessite pas d'un ordinateur externe et le boitier de contrôle commande intègre tout ce qu'il faut pour faire fonctionner la machine.
• Commande simple et intuitive : le boitier de contrôle / commande intègre un écran tactile associé à un clavier dédié. Le pilotage de cette machine est très simple et intuitif.
• Evolutive / Maintenance : Cette machine est complétement évolutive, elle peut être réparé et modifié de façon autonome.
• Tutoriels et Ressources technologies : De nombreux tutoriels vidéos sont disponibles ainsi que de nombreux articles techniques et de bricolage pour acquérir ou consolider des compétences techniques avancées sur le fraisage.

Spécificités techniques :

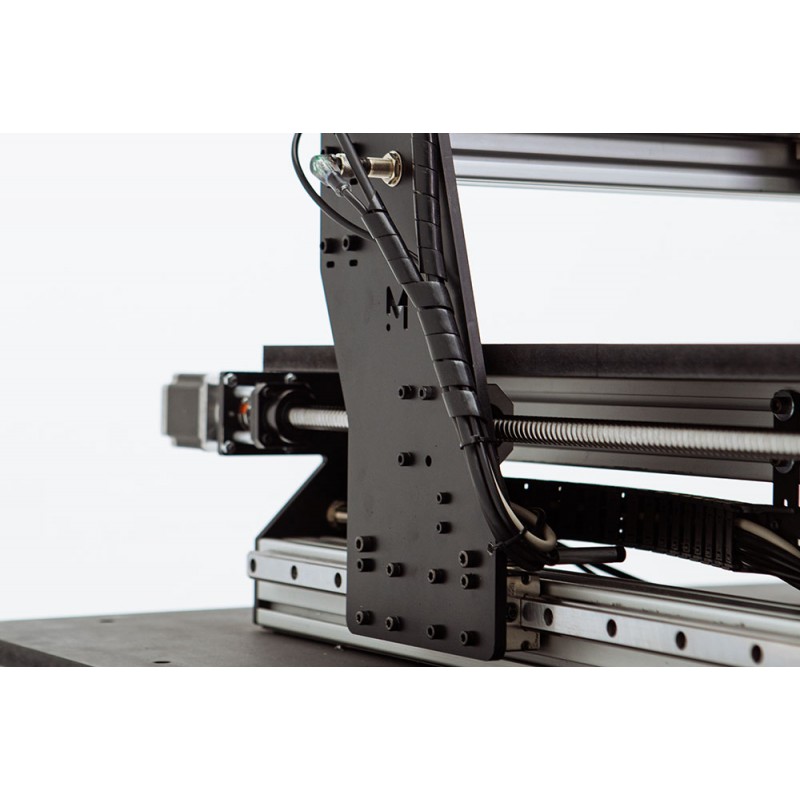

• Structure : C'est une structure dite en portique et réalisée en profilé aluminium avec des pièces en acier 8 mm.

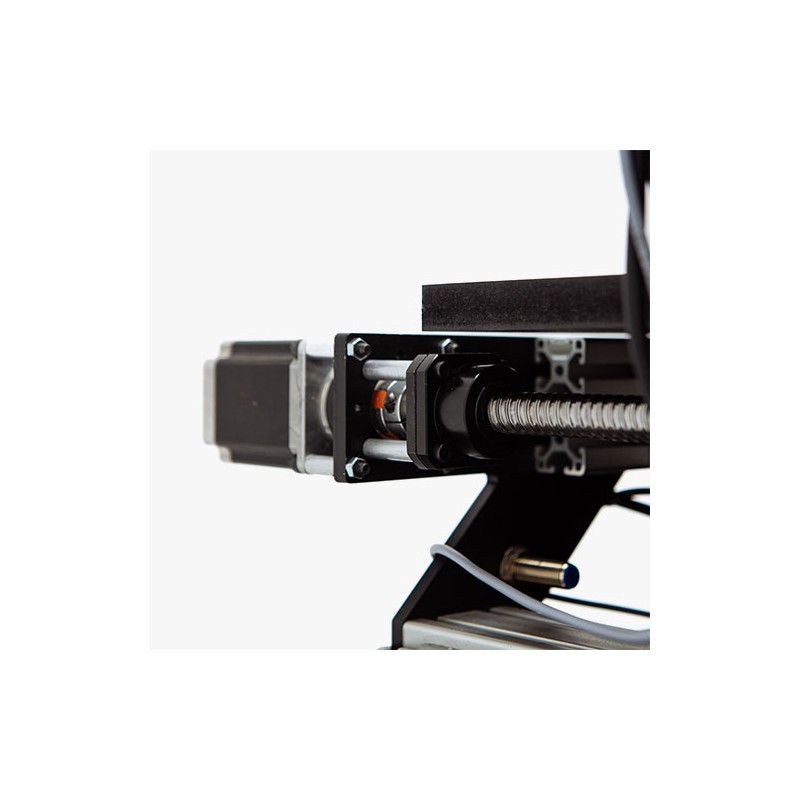

• Axe X et Y : Moteurs Pas à Pas NEMA23 avec entraînement par vis à billes (diamètre 16 mm / pas 10 mm), guidage par rails prismatiques 15 mm.
• Axe Z : Moteurs Pas à Pas NEMA23 avec entraînement par vis à billes (diamètre 16 mm / Pas 5 mm), guidage par rails prismatiques 15 mm.
• Vitesse de déplacement à vide : 10 000 mm/min
• Précision : inférieure à 0.1 mm (précision mécanique de 0.01 mm)
• Contrôleurs moteurs : 4 PlanetCNC 4 A pour le pilotage des moteurs Pas à Pas avec contrôle du courant des moteurs pour garantir la stabilité pendant le changement d'outils par exemple.

• Fins de course : 6 capteurs inductifs de fin de course (sur les 3 axes X, Y et Z)
• Dispositif de palpation d'outils : C'est une sonde permettant de définir avec précision la longueur de l'outil monté sur la broche (étalonnage rapide et précis de l'axe Z)

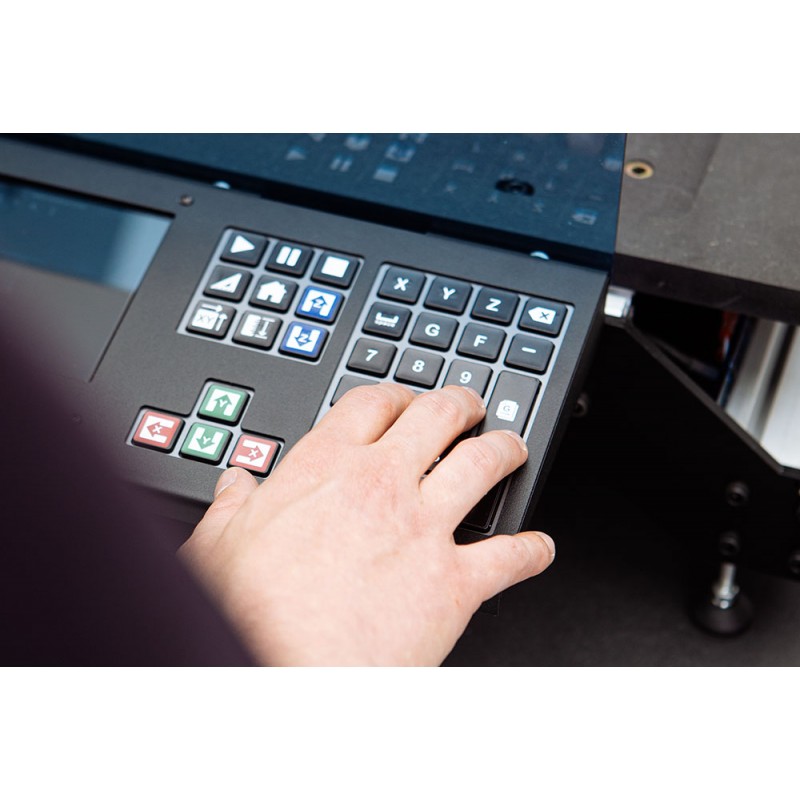

• Interface Homme / Machine : Elle intègre un écran tactile et un clavier numérique protégés dans un coffret en acier.
• Contrôle / Commande : Le contrôle commande intègre le logiciel PlanetCNC installé et pré-configuré sur une carte Raspberry PI 4 - 2Go RAM (Ordinateur PC extérieur non nécessaire)
• Ports : 4x USB / 1x Ethernet / 1x HDMI
• Connectivité : Ethernet / Wi-Fi / Bluetooth
• Logiciel de contrôle PlanetCNC :
  • Editeur / Générateur de Gcode embarqué
  • Visualisation du chemin d'outil
  • Mode simulation
  • Commande manuelle de Gcode
  • Environnement personnalisable
  • Compatible avec tous les logiciels de FAO (CAM) - Fusion 360 conseillé
• Autres caractéristiques principales :
  • Contrôle manuel de mouvement
  • Position de référence (Homing)
  • Sonde de palpage d'outil en Z
  • Equilibrage du portique
  • Editeur d'avance et de vitesse
• Broche :

  • Moteur de Broche AMB 1400 FME-P DI (1400W) avec commande directe par le contrôleur incluant une pince AMB ER16 et une fraise 8 mm bout plat - Vitesse de 3 500 à 25 000 tr/min

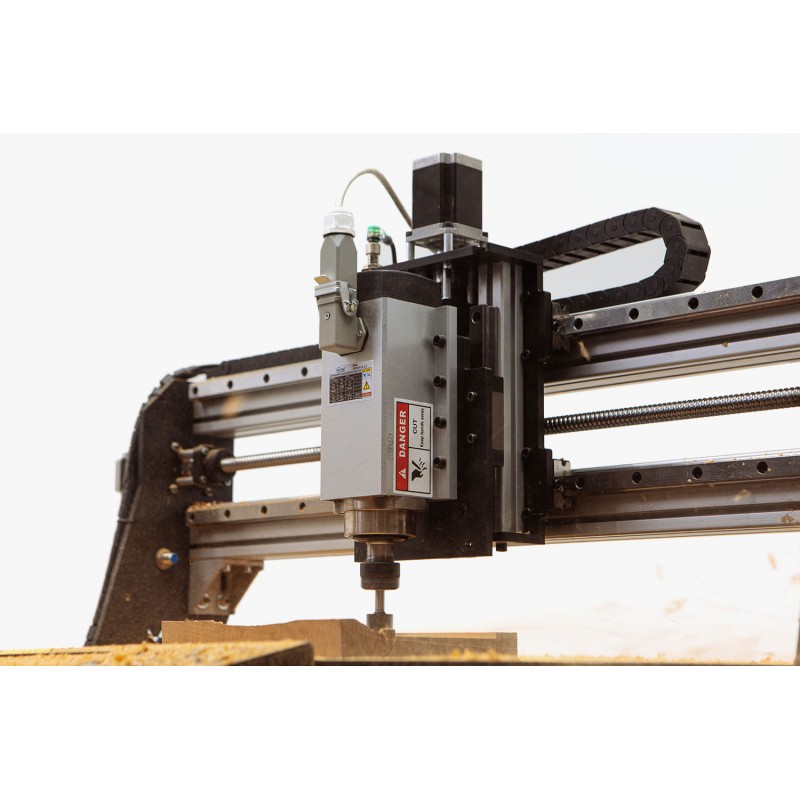

  • Moteur de Broche VFD 2200 (2200W) avec variateur de vitesse et une commande directe par le contrôleur incluant 13 pinces de serrage (ER20) - Vitesse réglable jusqu'à 24 000 tr/min

Autres caractéristiques techniques :

• Zone de travail : 1030 x 630 x 125 mm
• Hauteur de passage sous z : 115 mm
• Dimensions hors tout de la machine : 1370 x 970 mm
• Voir les différentes broches pour les caractéristiques techniques

Contenu de l'ensemble :

• 1x Routeur / Machine CNC PRO-M en kit
• 1x Fraise 3 dents en carbure 8 mm
• 1x Pièce d'essai en bois
• Fourni sans la broche - À ajouter à votre commande.

Complément obligatoire :

• 1x Broche 1400 W DI ou 2200W VFD

Compléments possibles :

• Sabot à poussières
• Plateau de travail Martyr
• Table de travail hyper résistante
• Lot de fraises
• Enceinte de sécurité
