Machine de découpe et gravure M2 20W - Version Print & Cut - xTool

Présentation

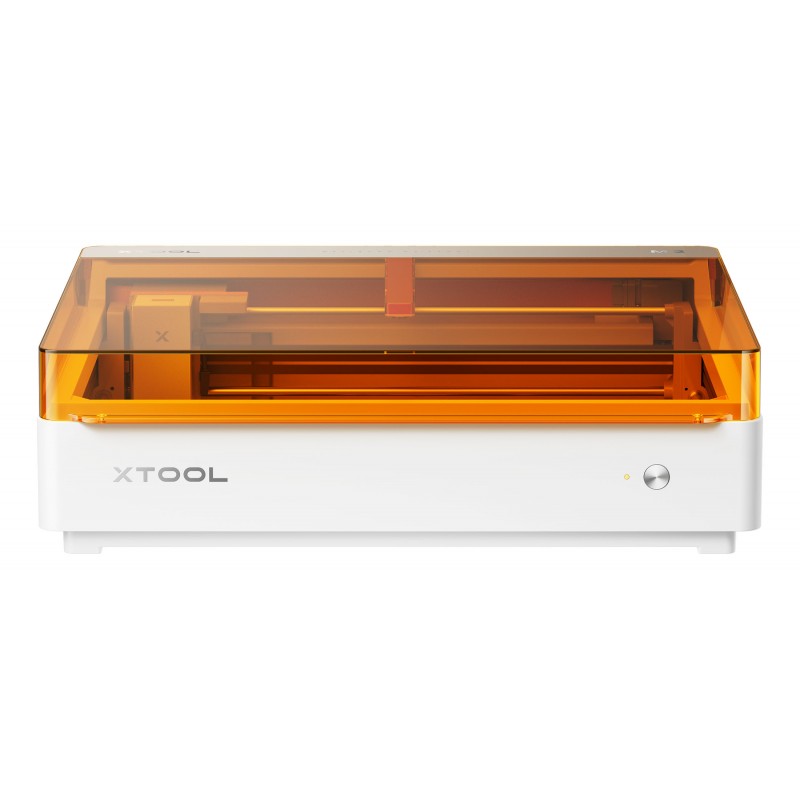

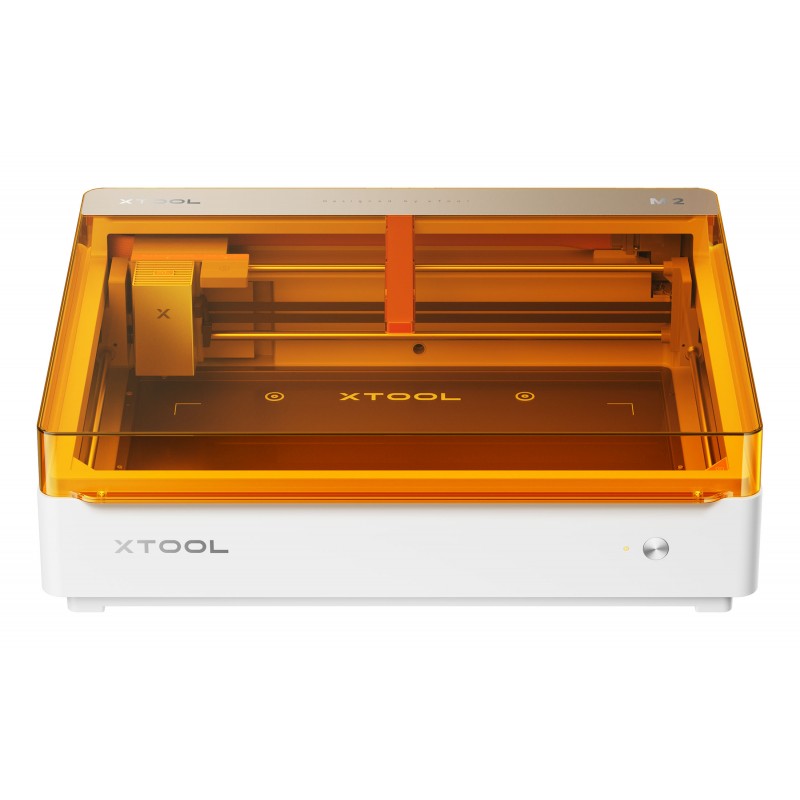

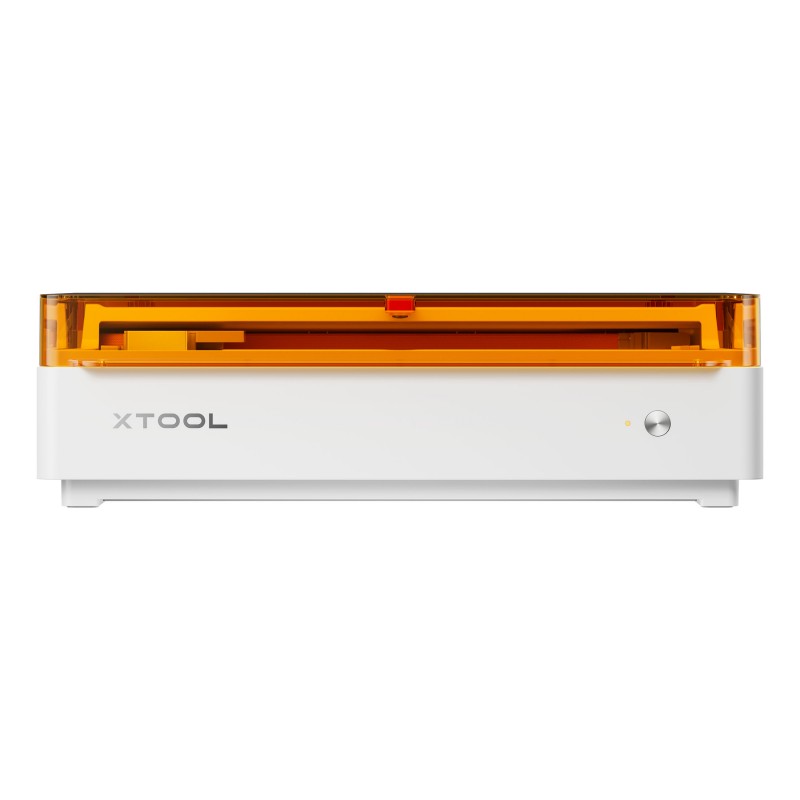

La machine M2 de marque xTool est la nouvelle machine créative 3 en 1 intégrant un module de découpe et de gravure laser diode 20W. En complément, il est possible d'ajouter le module de gravure infrarouge 3W.

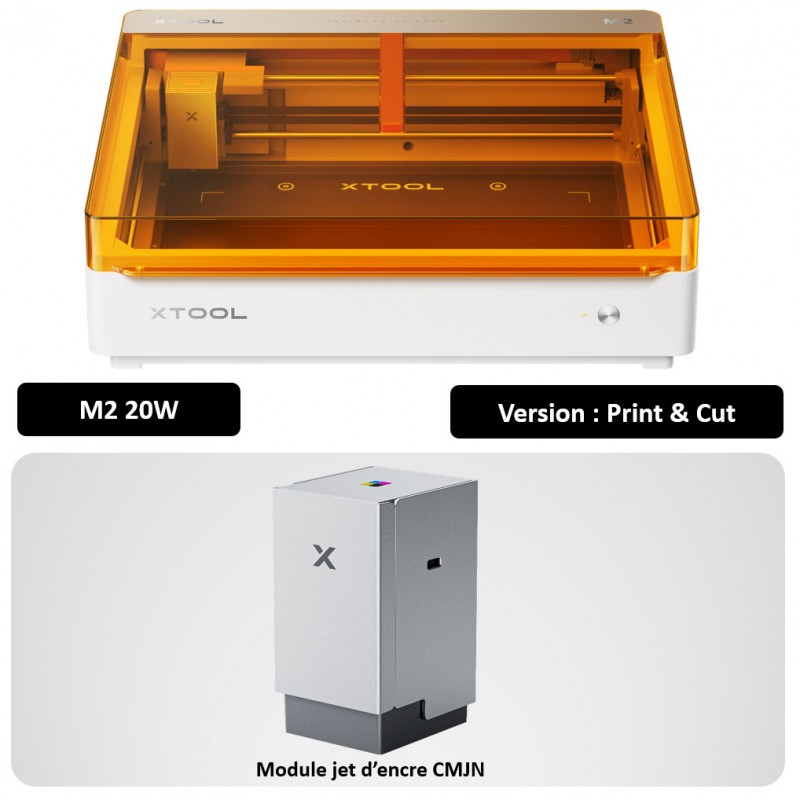

La version proposée est la version Print & Cut. Elle intègre le module d'impression couleur CNJN

Elle permet de réaliser des créations personnalisées sur une grande variété de matériaux comme le papier, le carton, le bois, le tissu, le cuir, le feutre, l’acrylique, le verre mais également sur des objets comme des sacs, des bijoux, des gadgets,... dans l'esprit Do It Yourself (DIY).

Cette machine est idéale dans les centres de formation (écoles, collèges, lycées, universités), les FabLab, à la maison ainsi que dans les petites entreprises de création, de personnalisation et de fabrication artisanale.

Points Forts :

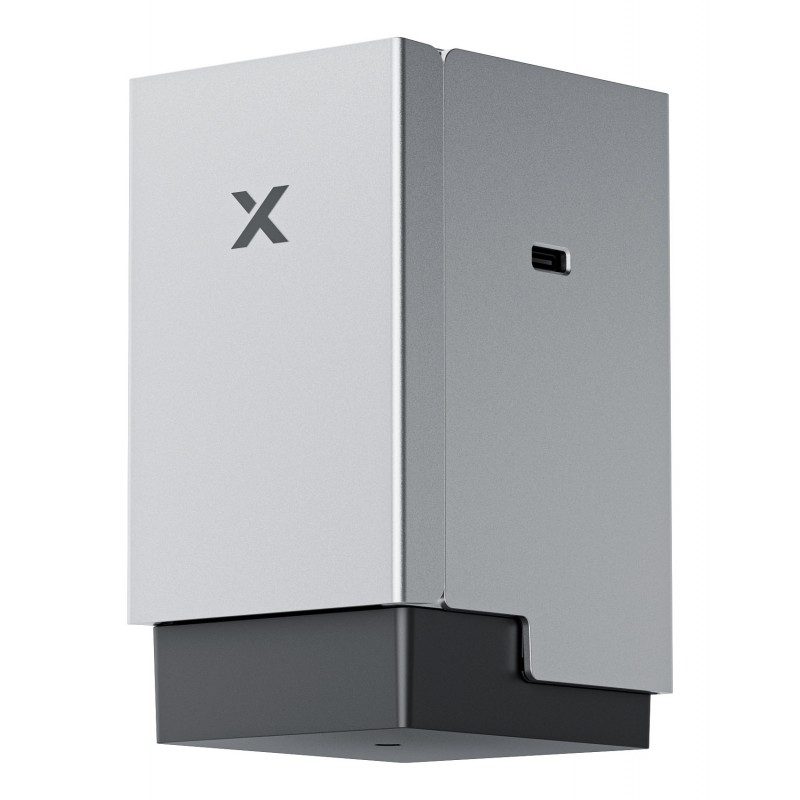

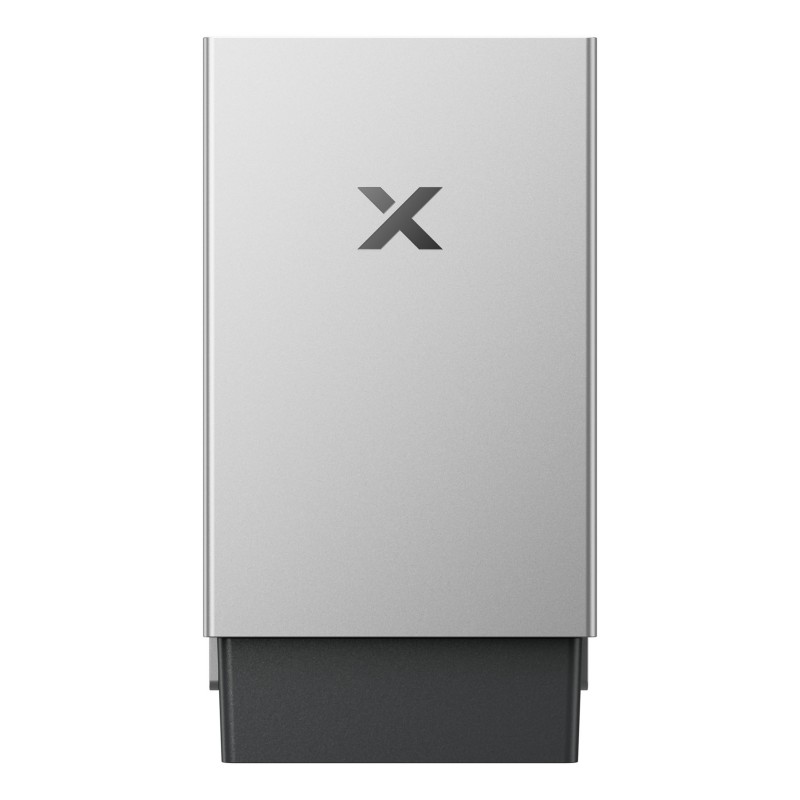

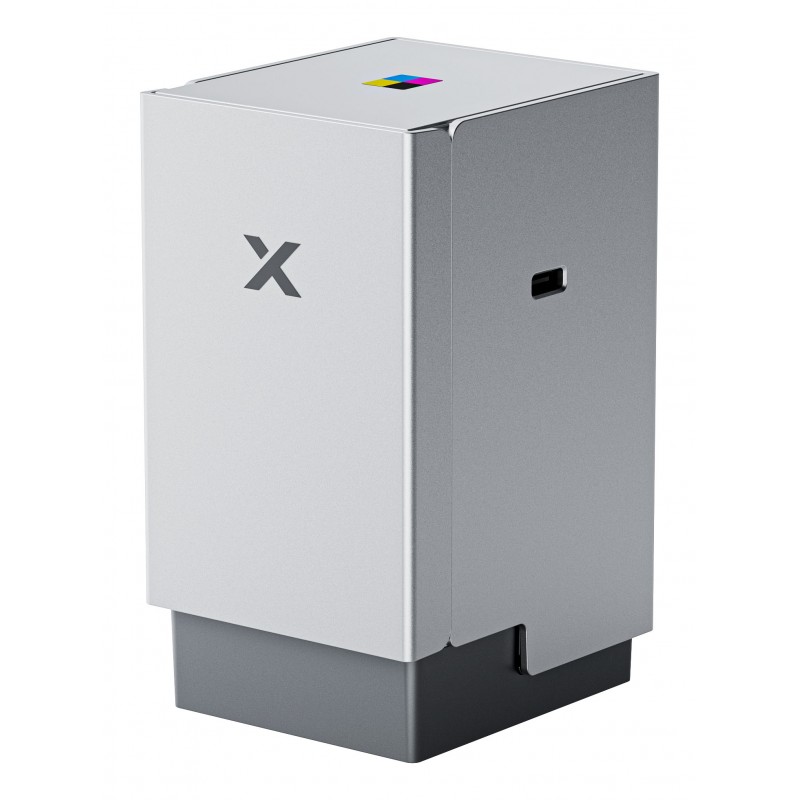

• Module d'impression Jet d'Encre couleur CMJN intégré : La version Print & Cut intègre le module d'impression couleur Jet d'Encre avec la cartouche CMJN. Elle permet permet de donner des couleurs vives à vos créations avec des couleurs plus vives que la M1 et une résolution accrue en 1200 x 1200 dpi.
• Technologie 3 en 1 : La machine M2 est une machine hybride 3 en 1 pouvant recevoir des modules interchangeables. Une seule machine pour de nombreux projets. Les modules sont :
  • Découpe et gravure laser à diode d'une puissance de 20 permettant de découper des matériaux plus épais. Le version 10 W permet de découper des matériaux et de réaliser des gravures fines. il est possible d'interchanger les modules 20W et 10W.
  • Impression jet d'encre permettant d'ajouter des couleurs vives pour des réalisations éclatantes
  • Gravure laser Infrarouge 3W pour des gravures sur des métaux et plastiques.

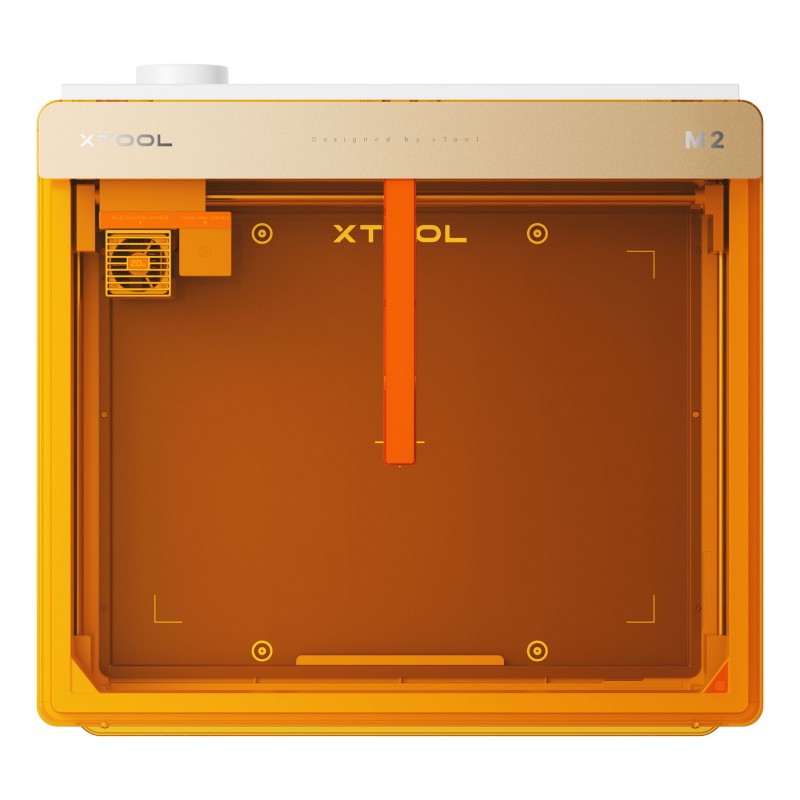

• Grand espace de travail : La machine M2 offre un plus grand espace de travail de 426 x 320 mm contre 300 x 300 mm par rapport à la M1 Ultra
• Tête laser innovante : La machine M2 est dotée d'une tête laser innovante permettant de découper jusqu'à 10 mm de tilleul en une seule passe dans la version 20W (8 mm de tilleul en une seule passe dans la version 10W)
• Excellente Précision : La machine M2 propose des précisions étonnantes. La taille du point est de 0.04 x 0.06 mm dans la version 10W et de 0.06 x 0.08 mm dans la version 20W. Le positionnement est précis jusqu'à 0.2 mm (<1.5 mm pour un positionnement grand angle). La précision de télémétrie est de 0.1 mm par palpeur et la précision de mouvement est de 0.01 mm.
• Grande vitesse de travail : La machine M2 est plus rapide que la M1. En effet, la vitesse maximale est de 600 mm/s contre 400 mm/s.
• Double caméra intelligente : La M2 intègre deux caméras combinées avec le système de création automatisé ACS (Automatic Creation System). Cette caractéristique permet la reconnaissance automatique des matériaux avec l'ajustement automatique de la puissance et la vitesse, le réglage automatique de la mise au point (autofocus), le positionnement assisté par caméra et le contrôle intelligent du processus de découpe et gravure laser. La caméra permet également l'aperçu en temps réel.
• Impression et Découpe en une seule étape : La machine M2 synchronise l'impression et la découpe en une seule étape. Avec la M2, fini les changements de machines et le temps perdu en alignement manuel.
• Grande diversité de matériaux et d'objets : La machine M2 permet de travailler avec plus de 300 matériaux différents : Le bois, le MDF, le papier, le carton, les tissus, la feutrine, le cuir, le liège, le verre, les acryliques opaque mais aussi des métaux et les plastiques avec le module infrarouge. De nombreux objets peuvent être personnalisé comme des bijoux, des sacs, des cartes de visites, des marques pages, ...
• Sécurité absolue : La machine M2 est conforme aux normes de la classe 1 en terme de sécurité. Sa structure fermée protège efficacement les utilisateurs des rayonnements laser en fonctionnement normal. L'assistance d'air est intégrée. il est possible d'ajouter un extracteur et purificateur d'air pour une utilisation dans un environnement fermé.
• De la 2D à la 3D : La machine M2 permet de réaliser des créations comme des maquettes et des structures. Après le marquage et la découpe, il est possible d'assembler les pièces emboîtables pour une réalisation 3D. Cette machine permet aussi des créations multicouches. Avec sa précision exceptionnelle, il est possible de superposer les couches pour créer des oeuvres en relief. Elle transforme les dessins en créations 2.5D avec un jeu sur les profondeurs et les ombres.
• Logiciel xTool Studio : La machine M2 est fournie avec le logiciel xTool Studio qui est très simple et intuitif. les principales caractéristiques sont :
  • Grande bibliothèque de matériaux : Le logiciel xTool studio intègre une bibliothèque de 1300 matériaux avec des paramètres intégrés fiables à 100%. Cela offre plus de 110 000 combinaisons testées en laboratoire
  • Grande bibliothèque de design : Le logiciel xTool offre l'accès à plus de 5 000 modèles avec 1 500 polices. Glissez, combinez et créez en quelques clics.
  • Editeur tout en un : Le logiciel xTool Studio permet de créer sans limites. Il est compatible avec de nombreux formats (.svg, .dxf, .pdf. il permet de retoucher chaque tracé et ré-inventer les designs en toute liberté.
  • Boîte à outils d'images : Le logiciel xTool Studio permet le détourage, la vectorisation des contours et la définition des niveaux de gris. Il permet de préparer les images pour la machine directement dans l'espace de travail sans changer de logiciel.
  • Aperçu rotatif en direct : Le logiciel xTool Studio permet de prévisualiser le rendu sur les cylindres à l'écran avant de lancer la gravure. Il permet d'ajuster les alignements pour un résultat garanti
  • Remplissage par lots : Le logiciel xTool Studio permet de remplir l'espace de travail en un seul clic. Il est possible de dupliquer et de générer des designs avec des numéros et des noms différents. Une seule configuration est requise pour une production en série.
  • Imbrication intelligente : Le logiciel xTool Studio permet d'optimiser chaque millimètre. il dispose automatiquement les designs pour maximiser la matière en vue d'augmenter le rendement et de minimiser les pertes de matières.
  • Aperçu en temps réel : Le logiciel xTool Studio permet de visualiser le parcours et d'estimer le temps de la réalisation. Il est ensuite possible de suivre en temps réel chaque mouvement en direct avec la caméra intégrée.
  • Tutoriels intégrés : Le logiciel xTool Studio est idéal pour les novices et les experts. Il intègre des guides étapes par étapes avec des vidéos dans la partie xtool Academy. L'ensemble est dans la même interface !
• Evolutive : La machine M2 est évolutive dans le temps avec plusieurs compléments disponibles :
  • Module Laser 10 W : La machine M2 peut recevoir le module laser 455 nm 10 Watts pour découper des épaisseurs moins épaisses avec une gravure plus précise.
  • Module Laser Infrarouge 3 W : La machine M2 peut recevoir le module laser 1064 nm 3 Watts pour travailler sur des matériaux comme le fer, le laiton, l'argent, l'or, l'aluminium mais aussi sur les plastiques
  • Dispositif Rotatif RA3 Lite : La machine M2 peut recevoir le nouveau dispositif rotatif RA3 Lite. Il permet de réaliser de la gravure sur des surfaces cylindriques et sphériques pour des diamètres jusqu'à 100 mm et sans accessoire de rehausse supplémentaire à monter sur la machine M2.
  • Extracteur d'air de bureau : La machine M2 peut être équipé de l'extracteur et purificateur d'air de bureau afin de rejeter les fumées et les poussières viciées par la découpe et la gravure laser. Il est nécessaire de mettre un adaptateur entre la machine M2 et le purificateur d'air de bureau.
  • Extracteur et purificateur d'air SafetyPro AP2 : Ce nouveau extracteur et purificateur d'air intègre 6 couches de traitement des fumées et des poussières. Il permet le rejet de l'air vicié dans une pièce sans aucun risque pour les personnes. En plus des poussières, il élimine des odeurs désagréables issues de la découpe et la gravure laser.

Caractéristiques Techniques :

• Surface de travail :
  • Laser : 426 x 320 mm
  • Jet d'encre (intégré) : 391.5 x 290 mm
  • Laser IR 3W (option) : 412 x 310 mm
• Hauteur de travail : 26 mm
• Modules interchangeables :
  • Module de découpe et gravure laser 10W
  • Module d'impression CMJN
  • Module de découpe et gravure laser IR (infrarouge) 3W
• Caractéristiques du laser :
  • Puissance : 20W
  • Technologie : Diode Laser
  • Longueur d'onde : 455 nm ± 15 nm
  • Taille du spot laser : 0.06 x 0.08 mm
  • Durée de vie : 8 000 heures
• Matériaux compatibles :
  • Pour la découpe : Bois / Acrylique opaque / Papier / Papier cartonné / Carton / Mousse / MDF / Cuir / Feutre
  • Pour la gravure : Bois / Acrylique opaque / Cuir / Acier inoxydable / Aluminium / Métal plaqué / Papier / MDF / Carton / Feutre / Caoutchouc / Verre / Plastique / Liège / Céramique
  • Pour l'impression : Papier / Papier cartonné / Papier autocollant / Bois / Toile / Tissu / Feutre / Cuir / verre
• Capacité sur les matériaux en découpe laser :
  • Découpe maximale Tilleul : 10 mm en une seule passe
  • Découpe maximale Acrylique noir : 8 mm en une seule passe
  • Vitesse maximale de travail : 600 mm/s
  • Précision du mouvement : 0.01 mm
• Autres précisions :
  • Précisions de positionnement : 0.2 mm (<1.5 mm avec le grand angle)
  • Précision de télémétrie : 0.1 mm (par palpeur)
• Caméras :
  • Caméra panoramique : 5 MPixels
  • Caméra macro : 2 MPixels
  • Aperçu temps réel
• Mise au point :
  • Autofocus
  • Positionnement par caméra
  • Détection automatique des matériaux
• Logiciel :
  • xTool Studio inclus
  • Systèmes d'exploitation supportés : Windows / macOS
  • Formats compatibles : .svg / .dxf / .jpg / .jpeg / .png / .bmp
• Connectivité : UBS / Wi-Fi
• Sécurité : Classe 1 (certifié TUV SUD)
• Alimentation : 100 - 240 V / 50 - 60Hz
• Puissance 200 W
• Dimensions : 610 x 569 x 180 mm
• Poids : 12,3 kg
• Complément intégré : Module d'impression couleur CMJN
  • Résolution : 1200 x 1200 dpi
  • Vitesse d'impression : 150 mm/s
  • Capacité : 40 ml ( 4 x 10 ml)
  • Réglage de la densité de 10 à 100 % (10 niveaux)
  • Autonomie : 400 à 800 pages
  • Supports compatibles : Papier / Papier photo / Papier autocollant / Papier cartonné / Papier pour tatouage temporaire / Serviette / Film thermorétractable / Feutrine
  • Supports compatibles avec prétraitement : Bois / Toile / Tissu satiné / Acrylique / Verre
• Compléments possibles :
  • Module laser 10W
  • Module laser infrarouge 3W
  • Dispositif rotatif RA3 Lite
  • Extracteur d'air de bureau
  • Extracteur d'air AP2

Contenu de la version Print & cut :

• 1x Machine xTool M2 - 20W
• 1x Module laser diode 20W
• 1x Câble de connexion du module
• 1x Adaptateur et câble d'alimentation
• 1x Câble et adaptateur USB
• 1x Tuyau pour l'évacuation des fumées
• 1x Collier de serrage
• 1x Tube de graisse lubrifiante
• 4x Fixations magnétiques
• 1x Rouleau de ruban de masquage
• 1x Pack de démarrage matériaux
• 1x Tournevis hexagonal
• 1x Lot de vis M3 x 6
• 1x Manuel d'utilisation
• 1x Guide avec les consignes de sécurité
• 1x Module jet d'encre couleur CMJN pour M2
• 1x Cartouche d'encre
• 1x Capuchon inférieur
• 1x Plaque de maintien du capuchon
• 1x Solution liquide hydratante
• 1x Noyau de ferrite
• 1x Carte de calibration A5
