La tourelle 1 axe PhotoPano

La tourelle 1 axe PhotoPano

Vidéo :

Présentation :

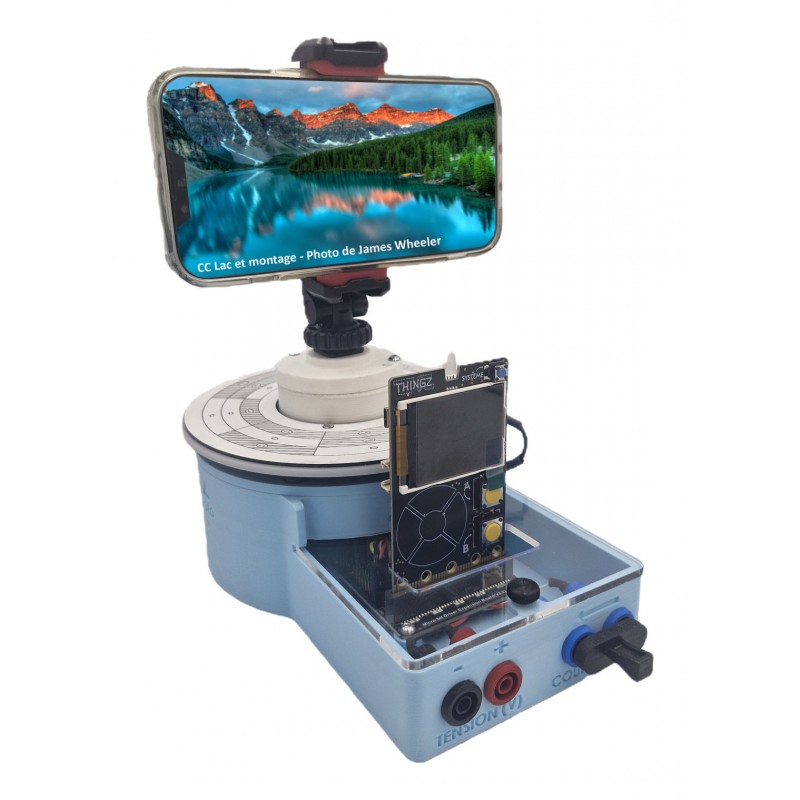

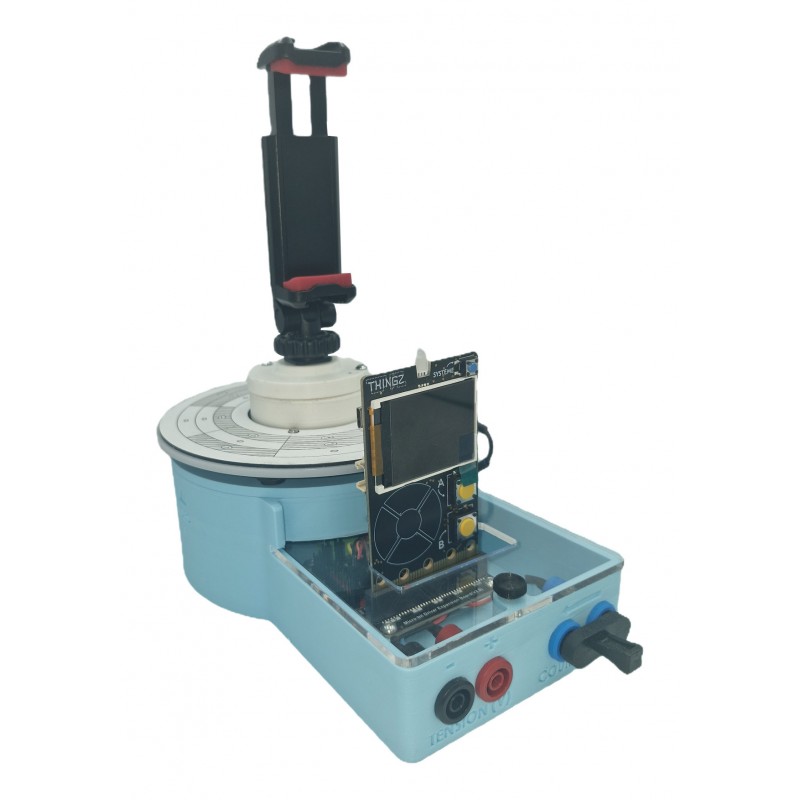

La tourelle motorisée 1 axe PhotoPano est un outil pédagogique conçu pour les élèves de collège (cycle 4) afin de découvrir le fonctionnement des objets techniques, l’énergie, les capteurs et la programmation. Pilotée par une carte microcontrôleur (Micro:bit ou Galaxia), elle permet de réaliser des prises de vue panoramiques avec un smartphone et d’explorer la transmission, la commande à distance, et la mesure électrique. Conforme aux programmes, elle développe des compétences en analyse fonctionnelle, en algorithmique et en sensibilisation à l’impact environnemental. Elle s’adresse aux enseignants de technologie souhaitant proposer une approche concrète et interactive.

L'ensemble est livré avec un dossier technique et une dossier pédagogique (sans la carte de commande)

Points forts :

• Support pédagogique pluridisciplinaire : permet d’aborder concrètement des notions en technologie, sciences, mathématiques, et numérique au collège (cycle 4).
• Activités en lien avec les compétences scolaires : les séquences couvrent l’énergie, la programmation, la réparation, le développement durable et le CRCN.
• Approche par la résolution de problème : les élèves analysent, programment, détectent des pannes, réparent et testent un système réel.
• Utilisation intuitive et motivante : pilotage possible via smartphone ou tablette, avec une application simple à prendre en main.
• Adaptabilité pédagogique : fonctionne avec deux environnements de programmation (Makecode / Blockly) selon le niveau et les objectifs.
• Mise en situation réelle : l’élève comprend comment un objet se conçoit, se programme, se contrôle, se maintient et se répare.
• Valorisation des compétences numériques et durables : sensibilise à la réparabilité, au cycle de vie des produits, et à l’impact environnemental.
• Exploitation collective en classe : disponible en mallette multi-tourelles, favorise le travail en groupe et la manipulation en autonomie.
• Conception française par un acteur reconnu : développée par ERM Automatismes, spécialiste des solutions pédagogiques technologiques.

Thèmes et compétences couverts :

• T1 : Les objets et les systèmes techniques : leurs usages et leurs interactions à découvrir et à analyser
  • C2 : Décrire les interactions entre un objet ou un système technique, son environnement et les utilisateurs
  • C3 : Caractériser et choisir un objet ou un système technique selon différents critères
• T2 : Structure, fonctionnement, comportement : des objets et des systèmes techniques à comprendre
  • C4 : Décrire les liens entre usages et évolutions technologiques des objets et des systèmes techniques
  • C5 : Identifier un dysfonctionnement d’un objet technique et y remédier
  • C6 : Comprendre et modifier un programme associé à une fonctionnalité d’un objet ou d’un système technique
• T3 : Création, conception, réalisation, innovations : des objets à concevoir et à réaliser
  • C7 : Imaginer, concevoir et réaliser une ou des solutions en réponse à un besoin, à des exigences (de développement durable, par exemple) ou à la nécessité d’améliorations dans une démarche de créativité
  • C9 : Concevoir, écrire, tester et mettre au point un programme

Caractéristiques Techniques :

• Boîtier : impression 3D, compact et ergonomique
• Support smartphone : mord fixe + mord mobile, serrage par ressort, inclinaison réglable
• Motoréducteur : 5V, 30 tr/min
• Transmission : engrenages + roulement
• Capteur de fin-de-course : mécanique

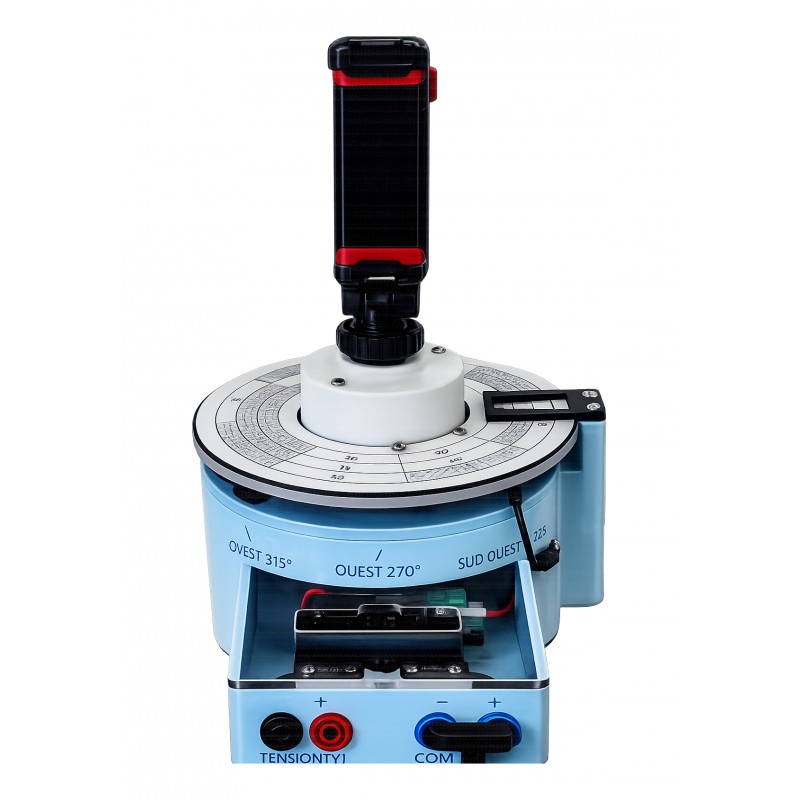

• Codeur : absolu 3 bits, disque optique
• Cartes compatibles :

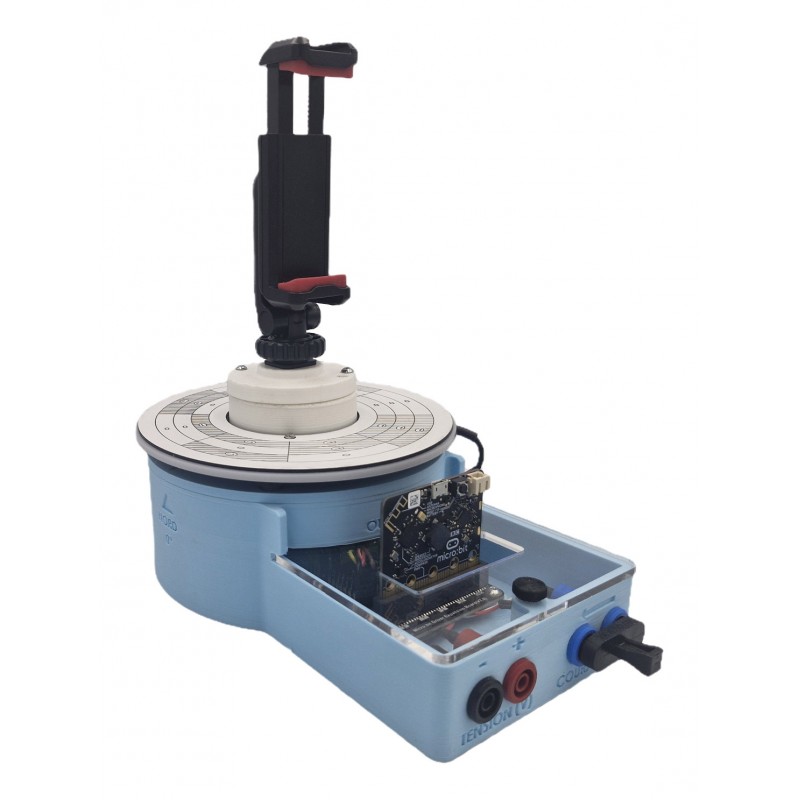

  • Micro:bit (Makecode)
  • Galaxia (Blockly)
• Carte de puissance moteur : intégrée
• Interrupteur : Marche / Arrêt
• Alimentation : 5V via prise jack
• Mesures électriques : douilles banane 4 mm (tension et courant)
• Commande : pilotage à distance via App Inventor

Contenu :

• 1x Tourelle 1 axe PhotoPano monté
• 1x Alimentation 230V / 5V
• 1x Dossier Technique
• 1x Dossier Pédagogique

Une version avec uniquement les composants électroniques et les pièces mécaniques du commerce est disponible également. Nous consulter.
