Module 4eme axe - Carvera

Module 4ème axe pour centre d'usinage / fraiseuse Carvera - Makera

Présentation :

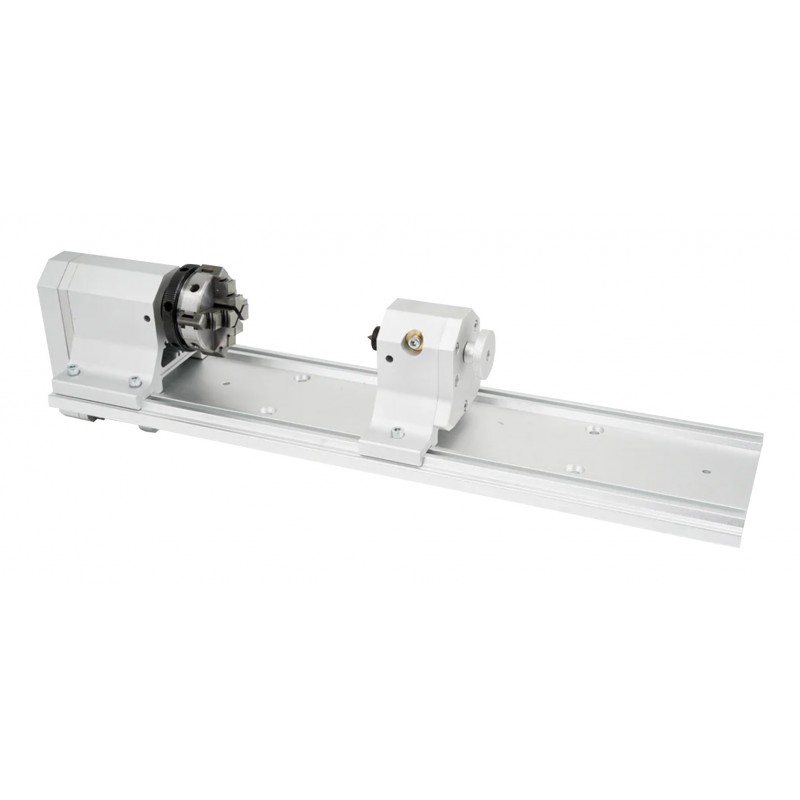

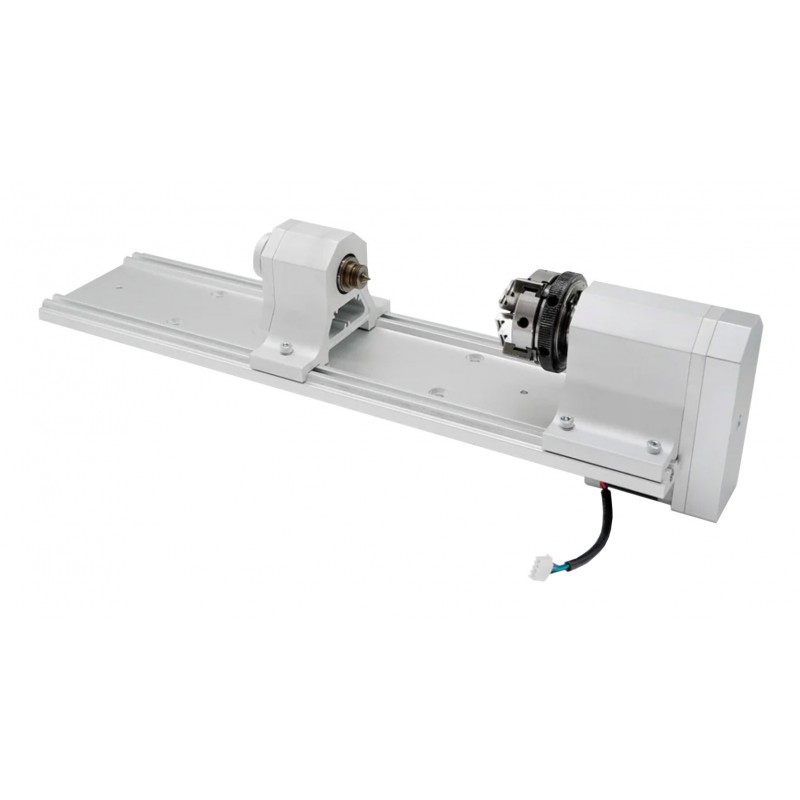

Ce module permet d'avoir un quatrième axe sur la fraiseuse CNC Carvera pour devenir un véritable centre d'usinage CNC 4 axes.

Cet axe permet d'obtenir une rotation pour réaliser des opérations de tournage, mais aussi des objets doubles faces ou des usinages en 3D.

Points Forts :

• Mécanique robuste : Ce 4eme axe, conçu et réalisé en métal, permet d'avoir une excellente rigidité identique aux trois autres axes
• Mandrin 4 mors : Ce module est équipé d'un mandrin à 4 mors avec clé de serrage fournie.

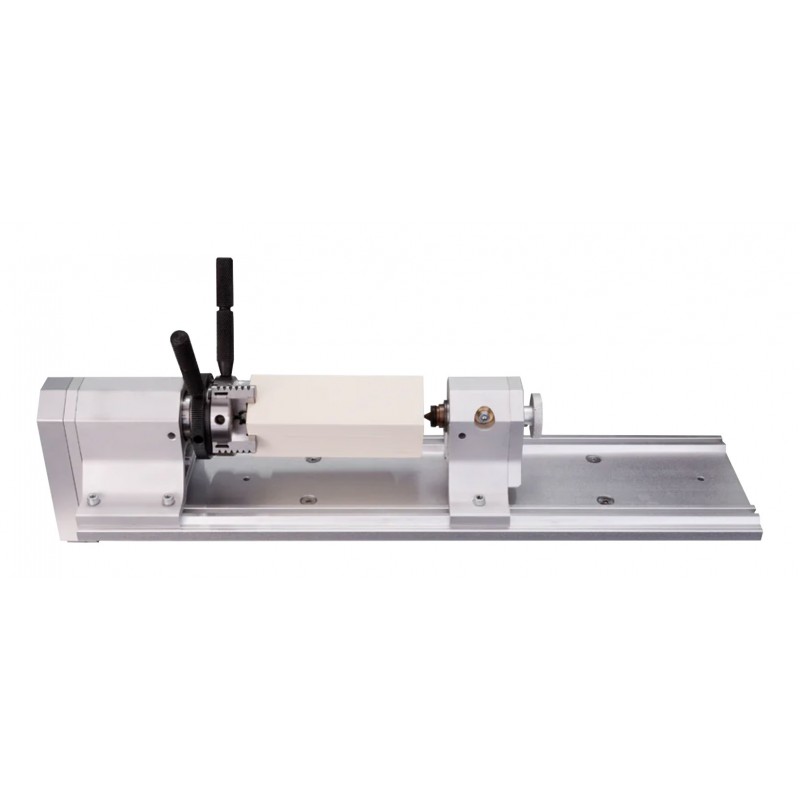

• Contre pointe : Ce module 4ème axe est équipé d'une contre pointe pour un maintien exceptionnel des pièces
• Mise en oeuvre facile : Ce 4eme axe s'installe très rapidement sur la machine carvera. Avec le changeur d'outils, le palpage automatique de l'outil, le tout en combinaison avec le logiciel de pilotage votre conception se réalise très facilement avec le centre d'usinage.
• Logiciels préconisés : Pour vos réalisations nécessitant l'utilisation d'un quatrième axe, il est conseillé d'utiliser Fusion 360 ou VCarde. Les plus de chacun sont :
  • Fusion 360 est idéal pour les pièces mécaniques
  • VCarde est préconisé pour la gestion des reliefs avec des profils arrondis

Caractéristiques Techniques :

• Volume de travail : Longueur 240 mm x Diamètre 95 mm
• Transmission mécanique : Entraînement par courroie crantée avec réducteur

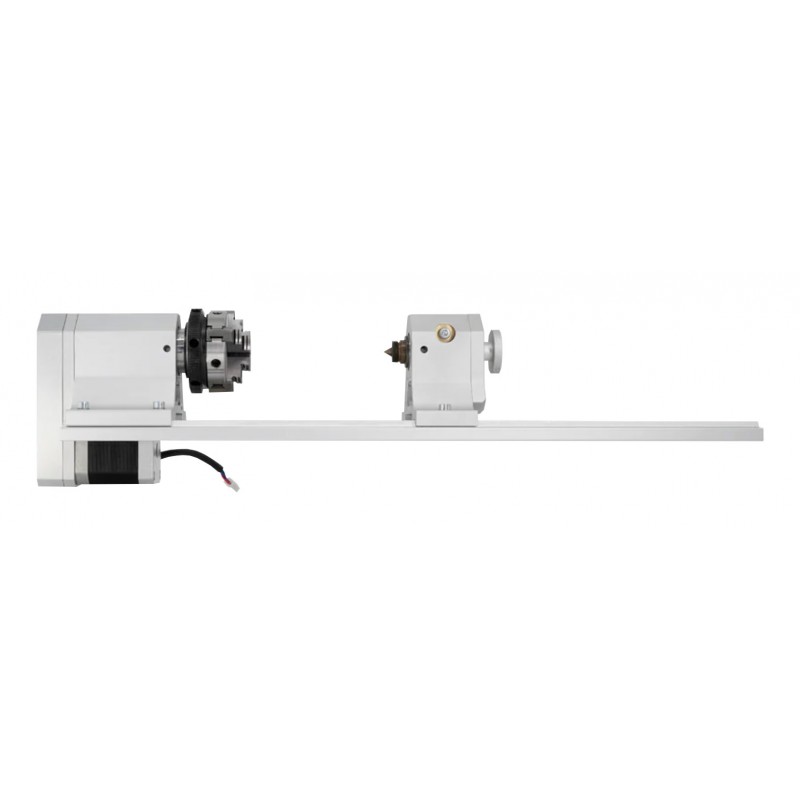

• Motorisation : Moteur Pas à Pas NEMA 17
• Précision : 0.05°
• Vitesse de rotation : 360°/s
• Poids 2.5 Kg
• Logiciels préconisés : Fusion 360 et VCarde

Contenu de la livraison :

• 1x Module 4eme axe assemblé
• 2x Panneau d'outillage Expoxy
• 2x Clé de serrage du 4ème axe
