Présentation :

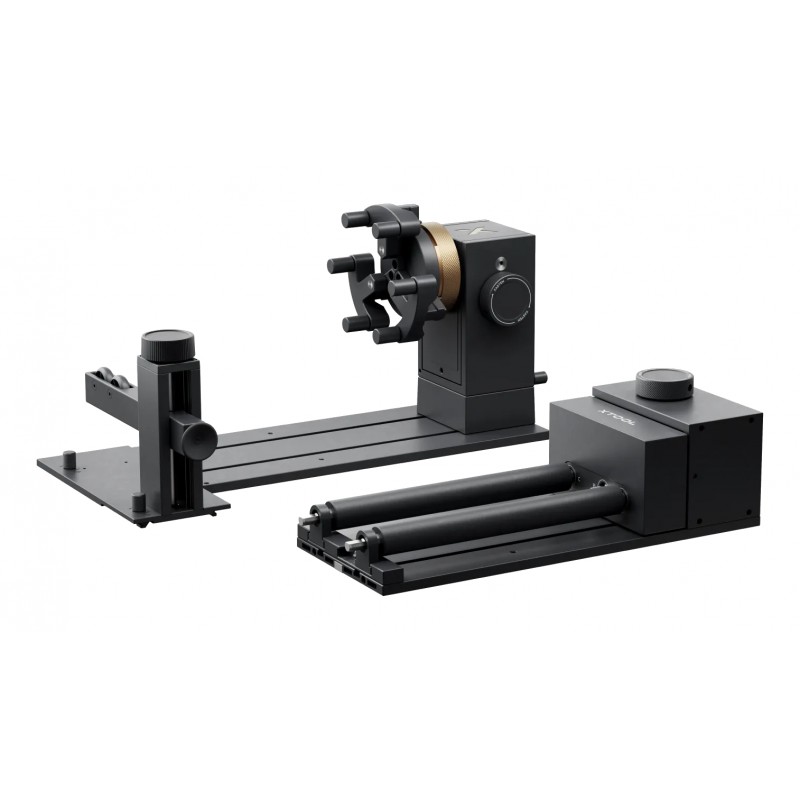

Le dispositif rotatif intelligent RA3 xTool est conçu pour étendre les capacités de gravure des machines de découpe et gravure laser P3 et série F.

Ce dispositif est équipé d'un système innovant MagSwap™ qui permet de basculer rapidement entre les différents modes de gravure rotative afin de personnaliser une large variété d'objets cylindriques, sphériques, coniques et même irréguliers.

Le dispositif rotatif est idéal pour les verres, bouteilles, vases, mugs, bougies, boules décoratives, bagues et bien d'autres supports.

Points forts :

• Création sur des surfaces rondes à 360° : Le dispositif rotatif RA3 permet des créations personnalisées sur des cylindres, sphères et anneaux. La gravure, uniforme et professionnelle, est possible :
  • sur des vases avec la rotation pour bagues
  • sur des cylindres avec la rotation à rouleaux
  • sur des formes complexes et irrégulières avec la rotation à mandrins
  • sur des sphères avec la rotation pour sphère et contre pointe
  • sur des anneaux avec la rotation pour anneaux
• Alignement facile avec aperçu 3D : Avec l'aperçu 3D et la technologie 360° LIDAR Mapping™, il est possible de visualiser le résultat avant même la gravure. La technologie 360° LIDAR Mapping™ modélise automatiquement l'objet offrant un aperçu 3D parfait pour confirmer visuellement chaque détail et alignement (technologie disponible uniquement sur la série P)
• Gravure 360° sur vases : Le dispositif RA3 permet la gravure intégrale et parfaire sur les vases et ce à 360°. Cette fonction était impossible avant à cause des formes complexes et difficiles à mesurer. La technologie 360° LIDAR mapping™ permet de maîtriser les formes complexes.
• Dispositif rotatif reconnu automatiquement : Sur les machines de la série P, la caméra identifie automatiquement la configuration physique du dispositif rotatif par exemple avec le mandrin ou les rouleaux. Cette identification est synchroniser avec le logiciel avec des alertes en cas de décalages.
• Technologie à changement rapide MagSwap™ : Le dispositif rotatif RA3 intègre la technologie MagSwap™. Cette technologie permet de changer de configuration en quelques secondes, d'assembler la nouvelle configuration tout aussi rapidement et d'ajuster en quelques secondes. Cette technologie est sans outil permettant d'enchaîner les projets et d'accélérer considérablement le flux de travail.
• Graver plus grand, plus vite et en série : Le dispositif rotatif RA3 permet de graver sur des objets plus grand avec une vitesse accrue avec le maintien des objets volumineux et le positionnement d'anneau intérieur en une seule étape :
  • Maintien sécurisé des objets volumineux : Le dispositif rotatif RA3 intègre de nouvelles mâchoires en T avec des points de contact supplémentaires et un diamètre de préhension agrandi. Ces nouvelles mâchoires offrent une prise antidérapante sur des objets allant jusqu'à 130 mm.
  • Positionnement d'anneau intérieur en une seule étape : Pour la gravure sur des anneaux intérieurs, l'angle parfait de 26° se règle instantanément en une seule étape. Il n'y a plus de réglages fastidieux pour la gravure des anneaux intérieurs complexes et des objets coniques.
• Evolutif : Le dispositif rotatif RA3 est évolutif pour accélérer la production de vos créations. La vitesse maximale peut atteindre 120 mm/s et le traitement en série est possible. Des compléments sont disponibles :
  • Rouleaux supplémentaires : Des rouleaux supplémentaires sont disponibles et permettent de graver sur plusieurs designs en une seule opération. Il est en effet possible de coupler jusqu'à 3 dispositifs à rouleaux
  • Mandrins supplémentaires : Des mandrins supplémentaires sont disponibles pour préparer les objets suivant à graver pendant que la machine fonctionne sur un premier objet.

Caractéristiques techniques :

• Modes et Applications prises en charge :
  • Rotatif à mandrin
  • Rotatif à rouleau
  • Rotatif sphérique
  • Gravure d'anneaux intérieurs
  • Gravure enveloppante complète sur vase
  • Traitement par lot avec compléments rouleaux et mandrin
• Fonctions intelligentes :
  • Modélisation 3D 360° LIDAR Mapping™ (sur série P uniquement)
  • Reconnaissance automatique du mode (sur série P uniquement)
  • Conception MagSwap™ à changement rapide sans outil
• Spécifications :
  • Plage de gravure - Mandrin : 0 - 130 mm
  • Plage de gravure - Rouleau : 3 - 198 mm
  • Plage de gravure - Sphère : 25 -100 mm
  • Plage de gravure - Anneau : 11 - 70 mm
• Dimensions : 324 x 187 x 148 mm
• Poids : 2.26 kg
• Compatibilité :
  • P3
  • F1 Ultra
  • F2
  • F2 Ultra
  • F2 Ultra UV
  • Nous consulter pour la P2S

Contenu :

• 1x Plaque principale
• 1x Module d'alimentation
• 1x Mandrin de serrage avec :
  • 1x Mandrin
  • 6x Cylindres
  • 3x Mâchoires en T
• 1x Module support
• 1x Module d'extension en hauteur
• 3x Goujons
• 1x Module rouleau avec :
  • 1x Module de transmission à rouleau
  • 2x Rouleaux
  • 1x Support pour les composants du rouleau
• 1x Mini niveau
• 1x Mètre à bande
• 1x Câble de connexion
• 1x Boite de rangement
• 1x Guide de démarrage rapide
• 1x Livret avec les consignes de sécurité.
