H2D - Imprimante 3D - Bambu Lab

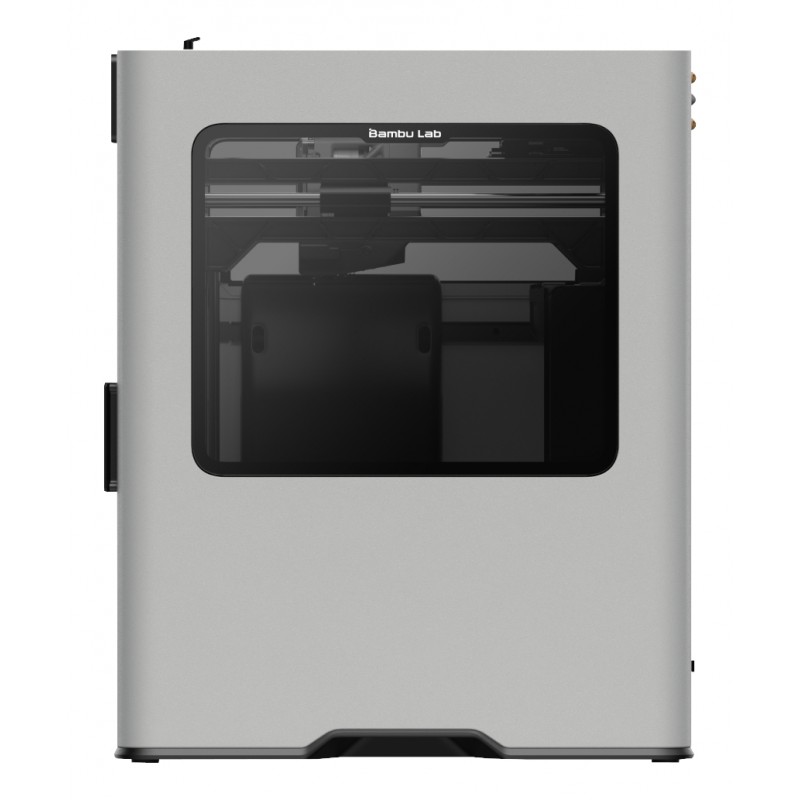

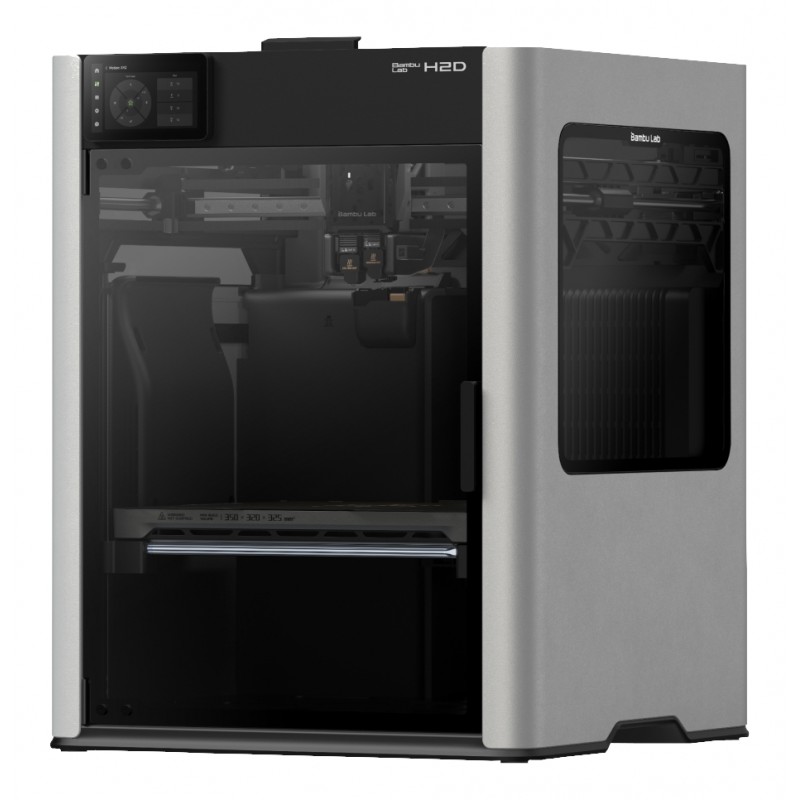

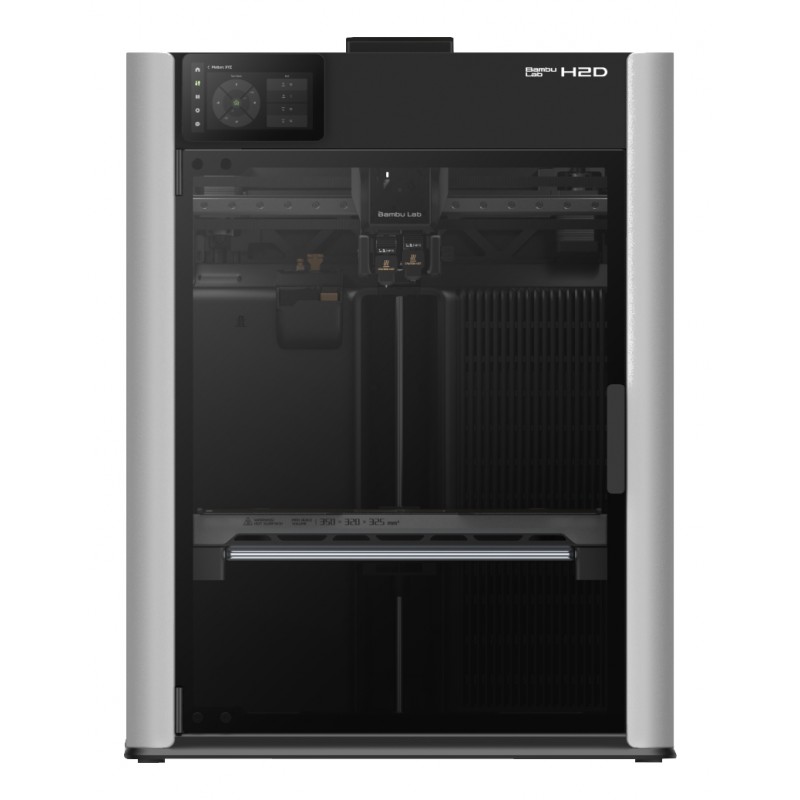

Imprimante 3D H2D - Bambu Lab

Présentation :

La H2D est la nouvelle génération de machines 3D de la marque Bambu Lab. C'est une véritable plateforme de fabrication personnelle proposant l'impression 3D avec une double tête mais aussi la découpe et gravure laser et la découpe à lame et le dessin.

Elle propose un volume de travail et d'impression de 350 x 320 x 325 mm avec une très haute vitesse d'impression de 1000 mm/s et une double tête d'impression ! Elle intègre également de nombreuses nouveautés technologiques comme la nouvelle motorisation synchrone pour l'extrudeur, une chambre chauffée activement, une détection assistée par l'intelligence artificielle, .. Elle devient la machine incontournable pour l'impression 3D mais pas que ! Elle est évolutive avec la Station Matériel Automatique (AMS 2 Pro), la Station Matériel Automatique Haute Température (AMS HT), le module laser de 10W, le module laser de 40W et le module de découpe à lame !

La H2D est la machine idéale pour un grand nombre d'utilisateurs, à la maison, dans les centres de formation (collèges, lycées, universités et écoles d'ingénieurs), les FabLab, les Makerspaces et dans l'industrie.

Points Forts :

• Double buse : La machine H2D intègre une double tête d'impression avec deux buses. Ces deux buses permettent d'imprimer en multi-matériaux, par exemple un filament flexible et un filament rigide pour des structures imbriquées. L'impression avec un matériau support est également facilitée.
• Volume maximal : La machine H2D offre un volume de travail et d'impression de 350 x 320 x 325 mm. C'est le plus grand espace de création des imprimantes Bambu Lab pour réaliser des grandes pièces en une unique impression
• Vitesse maximale : La machine H2D intègre la nouvelle double tête d'impression où les extrudeurs sont équipés du moteur synchrone à aimant permanent, technologie PMSM (Permanent Magnet Synchronous Motor) offrant une force d'extrusion de 10 kg. Associée à une vitesse de déplacement de 1 000 mm/s avec une accélération de 20 000 mm/s², la H2D passe à la vitesse supérieure permettant de réduire le temps d'impression de 10 à 30% tout en conservant une qualité exceptionnelle.
• Précision d'alignement des buses : La machine H2D intègre une technologie de pointe de détection de buses qui offre un étalonnage rapide et fiable pour aligner les deux buses avec un décalage inférieur à 25 µm. C'est une technologie sans contact par courant de Faucoult. il n'y a pas besoin de réglage manuel, ni d'outils d'étalonnage
• Précision optimale avec correction des déviations : La machine H2D est équipée d'un plateau avec le Vision Encoder (en option). Ce dispositif permet de corriger les déviations mécaniques liées à l'usure mécanique et les conditions d'impressions. La précision est désormais de moins de 50 µm. Lors de l'étalonnage, la machine compense les dérives pour une précision constante et des performances optimales dans le temps.
• Compensation des contours et trous : La H2D est dotée de la compensation automatique pour les trous et les contours réduisant les tolérances mécaniques d'impression et garantissant une précision digne d'un usinage. La conception peut être réalisée avec les dimensions optimales. Les arbres, roulements et fixations s'intègrent directement sans retouche. L'assemblage après impression devient simple et immédiat.
• Impression des filaments techniques : La H2D intègre deux hotend pouvant atteindre 350°C et une chambre d'impression chauffée activement jusqu'a 65°C. Elle prend en charge la totalité des filaments, du PLA au PETG, jusqu'aux matériaux techniques comme le PC et le PPA. La gestion thermique intelligente et le contrôle précis du refroidissement limitent le warping et les déformations tout en renforçant l'adhérence inter-couches. Il est possible d'imprimer des grandes pièces techniques, solides, fiables et prêtes à l'emploi.
• Surfaces uniformes et bords nets : La H2D utilise les capteurs à courant de Foucault haute résolution sur la buse et la capacité de détection son moteur d'extrudeur pour contrôler avec précision l'extrusion, en mesurant la pression de la buse et calibrant les paramètres pour chaque filament. Cela permet de garantir des surfaces plus lisses et des bords plus nets.
• Précision des mouvements : La H2D intègre la compensation active des vibrations qui neutralise, en temps réel, les micro-vibrations et les résonances. Cette compensation active permet des vitesses plus élevées sans compromettre la qualité d'impression
• Extrusion en boucle fermée : La H2D intègre deux extrudeurs équipés du moteur synchrone à aimants permanents (PMSM). Le contrôle / commande de la machine réalise un échantillonnage de la résistance et de la précision à la fréquence de 20 kHz. Les vecteurs du couple électromagnétique sont modulés en temps réel pour stabiliser l'extrusion, détecter l'usure éventuelle du filament et les bouchages de la buse.
• 36 Capteurs et 4 caméras : La H2D contrôle chaque risque, pour le matériel et/ou les personnes avec une batteries de détecteurs pour des impressions réussies en toute tranquillité. Avant chaque cycle d'utilisation, la machine H2D lance une liste complète de vérifications (Scan de la chambre, Détection des débris, Audit de la configuration matérielle et Identification des propriétés du plateau d'impression).
  • Camera Birds Eyes : La H2D, dans la version Laser, intègre une caméra Birds Eyes, qui associée à des algorithmes de vision par ordinateur, offre une précision d'aliment en vue de dessus de 0.3 mm. Cet alignement spatial avancé permet de déplacer la trajectoire de l'outil à la bonne position sur le matériau. C'est l'effet WYSIWYG (What You See Is What You Get), ce que vous voyer est ce que la machine fait.
  • Caméra de Buse : La H2D intègre une caméra de buse assistée par de l'intelligence artificielle (IA) avec un macro objectif. Ce système de surveillance intelligent de détecter les amas sous la buse, les spaghetti et l'impression en air dès qu'ils se produisent. Cette détection évite les impressions ratées avant qu'elles ne commencent. Ce système de vision alimente des fonctions avancées comme la technologie Vision Encoder qui améliore la précision de positionnement et aussi, l'alignement spatial direct pour le calibrage précis du laser et de la découpe lorsque celles ci sont intégrées à la machine.
  • Capteurs sur l'alimentation en filament : La H2D intègre des capteurs pour le cheminement du filament surveillant la vitesse, la longueur utilisée, la consommation et la position d'alimentation. Lorsque la H2D intègre l'AMS (Automatic Matérial System), ces capteurs détectent les risques d'emmêlement et d'usure du filament. Ces capteurs garantissent également la disponibilité des outils dans l'AMS, le tampon, le coupe fil et les trajets. Ils veillent à ce que chaque outil soit en place et que chaque mouvement soit maîtrisé.
  • Accompagnement 2.0 pour la santé de la machine : La machine H2D intègre le système HMS (Health Management System), Système de Gestion de la Santé de la machine. Une fonction logicielle avancée, couplée avec les capteurs et les caméras surveille la machine avant et pendant le travail et propose un diagnostic en temps réel. En cas de problème, le système propose des conseils de dépannage clairs et détaillés, ce qui permet de résoudre rapidement l'incident et de continuer les travaux créatifs.
  • Contrôle thermique en boucle fermée : La H2D intègre un système de contrôle de température en boucle fermée sur tous les composants de chauffage. La machine, avec son contrôle / commande, ajuste en permanence les températures en fonction des données des capteurs en temps réel. Cela garantit une gestion thermique stable et précise, permettant à la H2D de fonctionner efficacement et de manière cohérente dans les plages de température optimales.
  • Sécurité : La H2D est équipée d'un système complet de sécurité. Ce dernier intègre 5 capteurs de flamme, de capteurs sur la porte avant et le couvercle supérieur ainsi qu'un bouton d'arrêt d'urgence. Ces capteurs détectent les risques d'incendie, surveillent l'alignement de l'enceinte et ils permettent un arrêt immédiat si nécessaire pour protéger vos créations et votre espace de travail en permanence.
• Flux d'air et filtration maîtrisés : La machine H2D intègre un système de gestion de flux d'air et de filtration à volet basculant. C'est un système tout en un avec 3 modes de fonctionnement :
  • Impression haute température : Dans ce mode la chambre est hermétique. L'air circule à travers le filtre à air et le chauffage pour stabiliser les conditions de hautes températures. Ce mode permet d'imprimer les pièces techniques sans wraping
  • Impression basse température : Dans ce mode l'évent supérieur s'ouvre pour faire rentrer l'air frais tout en maintenant un échappement filtré. Ce mode permet d'imprimer le PLA et le PETG sans ouvrir la porte. Il permet de gérer correctement les portes-à-faux et les ponts
  • Découpe et gravure laser : Dans ce mode, l'évent supérieur et le clapet du filtre sont ouverts. Les fumées sont alors acheminées efficacement vers le système de ventilation, en assurant la sécurité et la propreté de l'espace de travail.
• Logiciels intégrés : La machine H2D est fournie avec trois logiciels, Bambu Studio, Bambu Suite et Bambu Handy
  • Bambu Studio : C'est le logiciel de découpe (Slicer) open source et très riches en fonctionnalités. Il intègre une interface graphique très simple d'utilisation pour une expérience utilisateur incroyablement fluide, des algorithmes de tranchage optimisés et des flux de travail basés sur des projets
  • Bambu Handy : C'est une application permettant de contrôler de n'importe où, de se connecter à la bibliothèque de modèles MakerWord, et d'imprimer facilement vos modèles préférés. Cette plateforme unique d'impression 3D offre une expérience pratique, transparente et très agréable.
  • Bambu Suite : C'est le logiciel intuitif et puissant qui prend en charge la découpe et la gravure laser, la découpe à lame, le dessin au stylo et bien plus encore. De la conception à la production finale, le processus est fluide dans un flux de travail unique. L'interface intuitive et le système d'alignement par vision assistée garantissent une utilisation facile, précise et efficace.
• Autres technologies avancées : La machine H2D intègre d'autres technologies très avancées pour garantir d'excellentes impressions :
  • Buse à remplacement rapide : La tête d'impression avec la nouvelle hotend (partie chaude) repensé permet de changer de buses en quelques secondes et sans outil. L'opération est simple et intuitive.
  • Silencieuse : La machine H2D fonctionne avec un bruit à moins de 50 dB grâce à l'annulation active du bruit du moteur et à la technologie avancée de réduction de bruit dans les conduits d'air
  • Structure tout métal : La machine H2D est dotée d'un châssis monobloc en alliage d'aluminium coulé sous pression. Cette structure est robuste, stable et constitue une base rigide pour l'impression grand format à grande vitesse.
• Evolutive : La machines H2D est évolutive avec l'ajout et/ou le remplacement de certains composants :
  • Impression multicolore : Le nouveau AMS 2 Pro (Automatic Material System) peut être intégré à la machine. il est très simple d'utilisation et très fiable. il permet l'impression multicolore en 16 couleurs
  • Impression avec des matériaux spéciaux : La machine H2D peut imprimer avec des matériaux techniques comme le nylon, le polycarbonate, les filaments chargés fibre de verre et fibre de carbone. Il est recommandé d'utiliser l'AMS HT (Automatic Material System - High Temperature) permettant de stocker et sécher ces types de filaments. La machine peut recevoir jusqu'à 8 AMS HT.
  • Couper, Graver et Dessiner : La machine H2D peut recevoir les modules de découpe et gravure laser ainsi que le module de découpe à lame et dessin. Avec ces modules, de nouvelles spécifications sont mises en oeuvre comme l'alignement spatial en direct, l'assistance d'air et l'arrangement automatique.
  • Système d'extinction automatique d'incendie : La machine H2D peut accueillir un système d'extinction d'incendie avec une cartouche de CO2. Ce dispositif est déclenché par le détecteur de flamme.
  • Buses : La machine H2D est fournie avec une buse de 0.4 mm. D'autres diamètres sont disponibles, par exemple 0.2 mm pour les petites pièces avec des détails fins. Pour les pièces fonctionnelles et volumineuses, il est recommandé les diamètres 0.6 et 0.8 mm. Des buses à haut débit (High Flow) sont également disponibles.
  • Plateaux : La machine H2D permet de recevoir différents types de plateaux d'impression, appelé Build Tape en fonction des matériaux à imprimer et des effets de finitions souhaitées : PEI Texturé, PEI Lisse (Smooth), PEI Dual Texturé, Cool Plate. Elle peut également recevoir le plateau Vision Encoder pour augmenter la précision.

Caractéristiques Techniques :

• Procédé d'impression : Dépôt de Fil Fondu (FDM)
• Volume d'impression :
  • Volume maximum : 350 x 320 x 325 mm
  • Volume maximum avec 1 buse : 325 x 320 x 325 mm
  • Volume maximum avec 2 buses : 300 x 320 x 325 mm
• Extrudeur :
  • Nombre d'extrudeur : 2
  • Diamètre de la buse : 0.4 mm (par défaut) - 0.2 / 0.6 / 0.8 mm en option
  • Température maximale de la buse : 350 °C
  • Extrudeur à entraînement direct
  • Hotend : Tout métal
  • Engrenages d'extrudeur : Acier trempé
  • Buse : Acier trempé ou Inox (en fonction du diamètre)
  • Moteur synchrone à aimant permanent (PMSM)
  • Coupe Filament : intégré
• Filaments :
  • Diamètre de Filament : 1.75 mm
  • Matériaux idéaux : PLA / PETG / TPU / PVA / BVOH / PET / ABS / ASA / PA / PC / xx-CF / xx-GF / PPA-CF/GF / PPS / PPS-CF/GF
  • Reconnaissance : Capteur RFID
• Précision et Vitesse :
  • Précision en Z : 0.1 mm
  • Hauteur de couche : Réglable
  • Vitesse maximale : 1 000 mm/s
  • Accélération maximale : 20 000 mm/s²
  • Débit maximum : 40 mm³/s (buse standard)
  • Débit maximum haut débit : 65 mm³/s (buse haut débit)
• Plateau d'impression :
  • Plateau Chauffant : Oui
  • Température maximale du plateau : 120 °C
  • Plaque en acier flexible : Oui
  • Revêtement Plateau (Build Tape) : PEI Texturé
  • Autres Revêtements possibles : PEI Lisse, PEI Dual Texturé, Cool Plate
• Enceinte :
  • Fermée : Oui
  • Chauffage active : Oui
  • Régulation de température : Oui, en boucle fermée
  • Température maximale : 65°C
  • Refroidissement Actif : Oui
  • Filtration : Oui, avec pré-filtre (G3), filtre à charbon actif, filtre HEPA (H12) pour les Cov et particules fines
• Autres caractéristiques et fonctionnalités :
  • Châssis en aluminium et acier
  • Caisson en plastique et verre
  • Caméra de surveillance : Oui, 1920 x 1280 pixels - 30 ips
  • Caméra de buse : Oui, 1920 x 1280 pixels
  • Caméra de la tête d'outils : Oui, 1920 x 1280 pixels
  • Caméra BridsEye : en option, 3264 x 2448 pixels avec l'édition laser.
  • Capteur de porte : Oui
  • Capteur de fin de filament : Oui
  • Capteur de filament bloqué : Oui
  • Odomètre filament : en option avec AMS
  • Reprise automatique après rupture de courant : Oui
  • Ventilateur de refroidissement de pièce : Oui en boucle fermée
  • Ventilateur de refroidissement de la tête d'impression : Oui en boucle fermée
  • Ventilateur de la chambre d'impression : Oui en boucle fermée
  • Ventilateur d'échappement de la chambre d'impression : Oui en boucle fermée
  • Ventilateur auxiliaire de refroidissement de pièces : oui en boucle fermée
  • Ventilateur de la carte de commande : Oui en boucle fermée
• Interface Homme / Machine et Connectivité
  • Ecran Tactile
  • Taille de l'écran : 5 pouces (~ 12.7 cm) - 854 x 480 pixels
  • Mémoire interne : Port EMMC et Port USB 8 Go
  • Wi-Fi (double bande) / Bambu Bus
  • Contrôle / Commande : Ecran tactile, Logiciel et Application
  • Intelligence Artificielle : Oui, 2 TOPS (Trillion of Opreration Per Second)
• Logiciel Slicer :
  • Bambu Studio (Gratuit)
  • Format de fichiers : .STL / .3MF / .STEP / .OBJ / ...
  • Format d'impression : G Code optimisé
  • Open Source : Basé sur le PrusaSlicer et SuperSlicer
  • Système d'exploitation compatible : Windows 10 et supérieur, MacOs V10.15 et supérieur, Linux (Ubuntu 20.02 et supérieur / Fedora 36 et supérieur)
• Application :
  • Bambu Handy
  • Contrôle à distance, ...
  • Plateforme : Android / Apple Store
• Autre logiciel : Bambu Suite
• Options possibles :
  • AMS Pro 2 (Automatic Material System)
  • AMS HT (Automatic Material System - High Temperature)
  • Module laser 10W (nécessite le kit de mise à niveau sur la version H2D)
  • Module laser 40W (nécessite le kit de mise à niveau sur la version H2D)
  • Dispositif rotatif pour les pièces cylindriques et sphériques
  • Purificateur d'air (associé à la découpe et gravure laser)
  • Module de coupe à lame
  • Système d'extinction d'incendie.
• Alimentation électrique : 110 à 240 V - 50/60 Hz
• Puissance : 2200 Watts
• Dimensions : 492 x 514 x 626 mm
• Poids : 31 kg
• Dimensions emballage : 620 x 620 x 755 mm
• Poids brut : 38.5 kg

Contenu :

• 1x Imprimante 3D H2D
• 1x Tête d'impression de 0.4 mm
• 2x Supports bobine
• 1x Plateau d'impression (Build Tape) PEI Texturé
• 1x Clé de sécurité
• 1x Cordon d'alimentation
• 1x Boîte d'accessoires :
  • 1x Outil de débouchage de buse
  • 1x Chaussette en silicone pour la hotend
  • 1x Coupe filament
  • 1x Tampon de nettoyage de buse
  • 1x Bouchon de buse
  • 1x Clé Allen 1.5
  • 1x Clé Allen 2
  • 1x Grattoir / Spatule de retrait des impressions 3D
  • 1x Cache caméra
  • 1x Tube de graisse
  • 1x Tube d'huile
  • 1x Lot de vis
