Oscilloscope USB pour PC - 2 voies

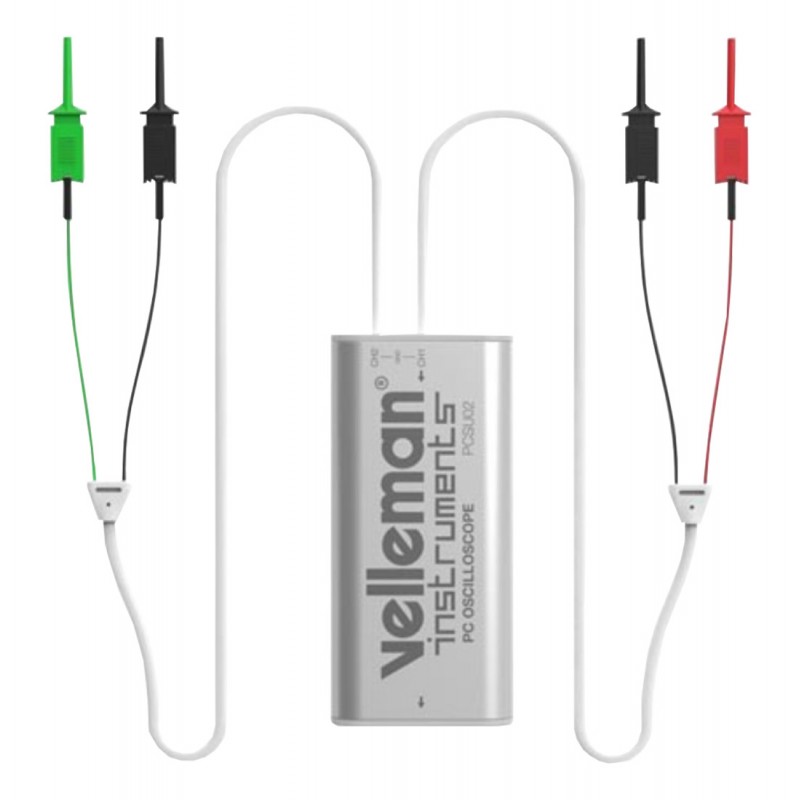

Mini Oscilloscope pour PC - 2 voies - Connexion USB - Velleman

Présentation :

Ce mini oscilloscope 2 voies permet de mesurer, analyser et surveillez des signaux électriques avec précision sur un ordinateur PC.

Il est compact, léger, avec de très bonnes performances permettant d'observer les formes, l'amplitude, la fréquence des signaux et de réaliser des mesures. Il intègre une base de temps réglable et différentes méthodes de déclenchement. Il permet de sauvegarder les données permettant d'analyser et réaliser des rapports ultérieurement.

Il est idéal pour les amateurs, les professionnels ainsi que les apprenants dans les centres de formation.

Points forts :

• Compact : L'oscilloscope pour PC 2 voies est ultra compact et donc facilement transportable pour un usage professionnel ou de loisirs.
• Connectivité USB : L'oscilloscope dispose d'une sortie USB permettant de se connecter à un ordinateur PC via ce port. La connexion et l'utilisation est très aisée.
• 2 Voies : L'oscilloscope propose deux voies de mesure distinctes permettant de mesurer et comparer des signaux électriques différents. C'est une fonction très utilise pour mesurer des signaux à l'entrée et à la sortie d'un circuit.
• Logiciel : L'oscilloscope 2 voies est fourni avec le logiciel. Ce dernier est très convivial et très intuitif.
• Polyvalent : Cette oscilloscope est très polyvalent et maniable. il permet de visualiser et mesurer des signaux électriques en plusieurs points d'un circuit électronique permettant de comprendre les évolutions des signaux.

Caractéristiques :

• Fonction : Oscilloscope et Analyseur de Spectre
• Nombre de voies : 2
• Bande passante : 500 kHz ± 3 dB (DC)
• Tension d'entrée maximale : 30V (Ac et DC)
• Impédance d'entrée : 100 KΩ / 20 pF
• Plage d'entrée : 100 mV à 5 V par division
• Sensibilité d'entrée : 3 mV
• Fréquence d'échantillonnage : de 50 Hz à 2,5 MHz
• Base de temps : de 5 µs à 500 ms par division
• Résolution : 8 Bits
• Lecture : True RMS / dBV / dBm / ptp / fréquence,...
• Durée d'enregistrement 2x 1 K d'échantillons
• Fonction de pré-démarrage : 50 µs/div ... 500 ms/div
• Sélection automatique de la plage
• Fonction historique du signal
• Caractéristiques de l'analyseur de spectre
  • Fréquence : 0 ... 125 Hz à 125 kHz
  • Méthode : FTT (Fourier Fast Transform)
  • Résolution : 512 lignes
• Caractéristiques d'enregistrement des régimes transitoires
  • Echelle de temps : 20 ms/div à 2000 s/div
  • Temps d'enregistrement : 9,4 h sur écran
  • Sauvegarde automatique des écrans
  • Nombre d'échantillons maxi : 100/s
  • Nombre d'échantillons mini : 1/20s
• Connexion : USB 1.1 / USB 2.0
• Couplage d'entrée : AC / DC
• Dimensions : 85 x 40 x 14 mm
• Poids : 80 grammes

Caractéristiques minimales du PC :
- Windows XP / Vista / 7 / 8 / 10
- Souris ou Pavé tactile
- Port USB 1.1 ou 2.0 libre.

Contenu :

• 1x Oscilloscope 2 voies
• 1x Câble USB
• 1x Manuel d'utilisation
• 1x Logiciel à télécharger
